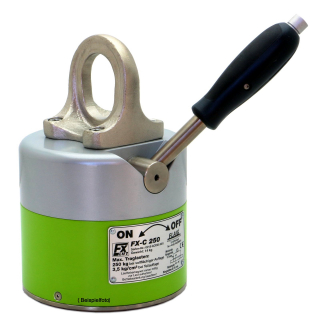

Permanent Lasthebemagnet Typ FX-C250 , max. Tragkraft 250kg

Permanent Lasthebemagnet Typ FX-C250 , max. Tragkraft 250kg

Artikelnummer: 1337025000
EAN: 4251644816427
Kategorie: Lasthebemagnete FX-C

Der Permanent Lasthebemagnet Typ FX-C250 hat eine runde, mehrpolige Spannfläche und ist speziell konzipiert zum Heben von Ringen, Hülsen, Lagergehäusen, Flanschplatten und ähnlichen Werkstücken. Tragkraft (Hebekraft) max. 250 kg bei einer Materialstärke von mindestens 12mm.

1.782,62 €

inkl. 19% gesetzlicher MwSt. ,

Lieferstatus: versandbereit in ca. 4 Wochen

Stk

Lasthebemagnet FX-C250 , max. Tragkraft: 250 kg

Permanent-Lasthebemagnete der Baureihe FX-C haben eine runde mehrpolige Spannfläche. Die Geräte sind speziell konzipiert für das Heben und Bewegen von Ringen, Hülsen, Lagergehäusen, Flanschplatten und ähnlichen Werkstücken.

Die Lastangabe gilt für vollflächiges Aufsetzen auf Werkstücken, die Ø innen (Di) bis Ø aussen (Da) überdecken (siehe Tabelle Abmessungen). Für Werkstücke mit geringerer Aufsetzfläche kann man überschlägig mit max. 3,5kg Werkstoffgewicht pro cm² Spannfläche rechnen (siehe nachfolgendes Berechnungsbeispiel).

Bei Serienwerkstücken sollte dann ein dokumentierter Versuch mindestens den Sicherheitsfaktor 3 bestätigen.

Maße und Gewichte, die diesem Angebot zugrunde liegen, sind in der nachfolgenden Tabelle gelb unterlegt hervorgehoben.

Artikelnummer	Modell	Abmessungen (mm)					Max. Tragfähigkeit			Gewicht
		D	Da - Di	H	Hs	Bs	ab Dicke (mm)	Tragkraft (kg)	pro cm² Auflagefläche	(kg)
1337017500	FX-C175	120	114 - 40	130	138	185	10	175	3,5	7,5
1337025000	FX-C250	160	152 - 65	145	153	210	12	250	3,5	15
1337045000	FX-C450	250	240 - 100	155	168	275	15	450	3,5	35

(Werte gelten unter optimalen magnetischen Voraussetzungen)

Einflußfaktoren, die vor dem Einsatz von Lasthebemagneten immer zu berücksichtigen sind

Die Beschaffenheit des Werkstückes / der zu hebenden Last (Art des Materials)
Die Oberfläche der zu hebenden Last (Thema Luftspalt)
Die Dicke des Werkstückes / der zu hebenden Last
Die Abmessungen des Werkstückes / der zu hebenden Last
Die Temperatur des Werkstückes / der zu hebenden Last

Mehr Info dazu finden Sie in den "Auswahlkriterien" und in der "Bedienungsanleitung" zu diesem Lasthebemagneten. (siehe Download zum Produkt). Im Zweifelsfall unterstützen wir Sie auch gerne bei der Auswahl des für Ihren Anwendungsfall geeigneten Lasthebemagneten.
