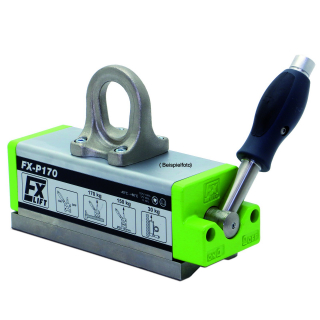

Permanent Lasthebemagnet Typ FX-P330 , max. Tragkraft 330kg

Artikelnummer: 1332033000
EAN: 4251644816168
Kategorie: Lasthebemagnete FX-P

Permanent Lasthebemagnet Typ FX-P330 mit komfortabler Einhandschaltmechanik. Speziell geeignet für dünnere Bleche, Rohre und Stangen. Tragkraft (Hebekraft) bei mindestens 10mm Materialstärke = max. 330 kg bei Flachmaterial und max. 300 kg bei Rundmaterial (D=40-160mm).

890,12 €

inkl. 19% gesetzlicher MwSt. ,

Lieferstatus: versandbereit in ca. 5 - 7 Werktagen

Stk

Lasthebemagnet FX-P330 / max. Tragkraft: 330 kg

Innovativer Permanent-Lasthebemagnet zum magnetischen Heben und Transportieren von Werkstücken und Lasten aus Stahl. Ein Permanentmagnet ist besonders dann von Vorteil, wenn die Last nur schwer oder gar nicht mit Hilfe anderer Anschlagmittel gegriffen werden kann. Die einfache und schnelle Handhabung bei Aufnahme und Ablegen der Last macht den Einsatz von Lasthebemagneten sehr interessant für den Anwender.

Die Modellreihe der Lasthebemagnete vom Typ "FX-P" aus der FX-Serie ist besonders geeignet zum professionellen Heben und Bewegen von dünneren Blechen, Rohren und Stangen. Die spezielle Magnetkonfiguration in Verbindung mit dem prismatischen Pol des FX-P sorgt für maximale Flussdichte bei geringen Materialstärken.

Modell	Maximale Tragfähigkeit an Blechen und Vierkantrohren							Rohre und Stangen
	3mm	4mm	6mm	8mm	10mm	15mm	L x B max.	Ø kg	Ø mm
FX-P170	50	80	120	170	170	170	2000 x 1250	150	30-105
FX-P330	70	100	160	300	330	330	2500 x 1250	300	40-160
FX-P650	100	160	200	450	530	650	3000 x 1500	550	60-210

Lasthebemagnete der FX-Serie sind einfach, schnell und sicher zu bedienen über den rückschlagfreien Einhandschalthebel. Im Video zum Produkt wird dies noch einmal anschaulich dargestellt.

Maße und Gewichte, die diesem Angebot zugrunde liegen, sind in der nachfolgenden Tabelle gelb unterlegt hervorgehoben.

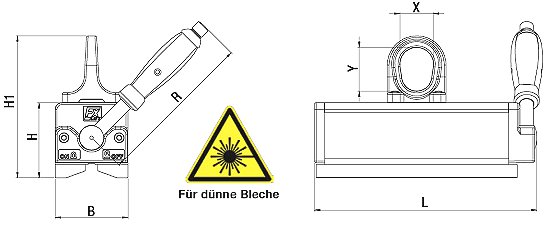

Artikelnummer	Modell	Maximale Tragfähigkeit			Abmessungen (mm)						Gewicht
		flach	rund	ab mm Dicke	L	B	H	H1	R	X/Y	(kg)
1332017000	FX-P170	170kg	150kg (Ø30-105mm)	8	195	64	70	134	136	30/42	5,1
1332033000	FX-P330	330kg	300kg (Ø40-160mm)	10	265	87	90	170	190	42/53	12,4
1332065000	FX-P650	650kg	550kg (Ø60-210mm)	20	352	112	108	203	228	51/62	26

Sicherheitsfaktor 3,5 / Maximale Betriebstemperatur 80°C.

Einflußfaktoren, die vor dem Einsatz von Lasthebemagneten zu berücksichtigen sind

Die Beschaffenheit des Werkstückes / der zu hebenden Last (Art des Materials)
Die Oberfläche der zu hebenden Last (Thema Luftspalt)
Die Dicke des Werkstückes / der zu hebenden Last
Die Abmessungen des Werkstückes / der zu hebenden Last
Die Temperatur des Werkstückes / der zu hebenden Last

Die Temperatur der zu hebenden Last

Je höher die Temperatur, desto schneller schwingen die Moleküle des Stahls. Schnell schwingende Moleküle bieten dem magnetischen Fluss höheren Widerstand. Die Angaben zur FX-Serie gelten ohne Reduzierung bis max. 80°C.

Abhängigkeit der Hebekraft von Beschaffenheit, Größe der Last, Materialdicke und Luftspalt

Die nachfolgende Tabelle beschreibt die Veränderung der Hebekraft unter Berücksichtigung der Einflußfaktoren Materialdicke, Größe der Last und Luftspalt bei dem hier angebotenen Modell:

FX-P330	Luftspalt <0,2mm			Luftspalt 0,2 - 0,3mm			Luftspalt 0,3 - 0,6mm
Materialdicke	Max.	Max.	Max.	Max.	Max.	Max.	Max.	Max.	Max.
(mm)	Traglast	L	B	Traglast	L	B	Traglast	L	B
	(kg)	(mm)	(mm)	(kg)	(mm)	(mm)	(kg)	(mm)	(mm)
>=4	100	2000	1250	80	1500	1250	60	1250	1250
>=6	160	2500	1500	130	2000	1500	100	1500	1500
>=8	300	2500	1500	240	2000	1500	180	1500	1500
>=10	330	2500	1500	270	2000	1500	200	1500	1500
Ø40-160	300	3500	-	250	3000	-	180	2500	-

Mehr Info dazu finden Sie in den "Auswahlkriterien" und in der "Bedienungsanleitung" zu diesem Lasthebemagneten. (siehe Download zum Produkt).

Andere Ausführungen sind auf Anfrage lieferbar.

Technische Änderungen und Irrtümer vorbehalten.

Ausführung/Modell:	FLAIG FX-P
Tragkraft bei Flachmaterial:	301 - 600 kg
Tragkraft bei Rundmaterial:	151 - 300 kg
Versandgewicht:	12,40 kg
Artikelgewicht:	12,40 kg

FX Permanent Lasthebemagnet Hebelschlag Vergleich

Dieses Video demonstriert den Vergleich zwischen dem herkömmlichen System bei Lasthebemagneten und dem innovativen Alternativ-System, welches bei allen Permanent Lasthebemagneten der FX-Serie zur Anwendung kommt.
