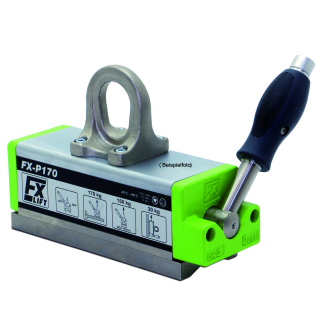

Permanent Lasthebemagnet Typ FX-P170 , max. Tragkraft 170kg

Artikelnummer: 1332017000
EAN: 4251644816151
Kategorie: Lasthebemagnete FX-P

Permanent Lasthebemagnet Typ FX-P170 mit komfortabler Einhandschaltmechanik. Speziell geeignet für dünnere Bleche, Rohre und Stangen. Tragkraft (Hebekraft) bei mindestens 8mm Materialstärke = max. 150 kg bei Flachmaterial und max. 150 kg bei Rundmaterial (D=30-105mm).

592,62 €

inkl. 19% gesetzlicher MwSt. ,

Lieferstatus: versandbereit in ca. 5 - 7 Werktagen

Stk

Lasthebemagnet FX-P170 / max. Tragkraft: 170 kg

Innovativer Permanent-Lasthebemagnet zum magnetischen Heben und Transportieren von Werkstücken und Lasten aus Stahl. Ein Permanentmagnet ist besonders dann von Vorteil, wenn die Last nur schwer oder gar nicht mit Hilfe anderer Anschlagmittel gegriffen werden kann. Die einfache und schnelle Handhabung bei Aufnahme und Ablegen der Last macht den Einsatz von Lasthebemagneten sehr interessant für den Anwender.

Die Modellreihe der Lasthebemagnete vom Typ "FX-P" aus der FX-Serie ist besonders geeignet zum professionellen Heben und Bewegen von dünneren Blechen, Rohren und Stangen. Die spezielle Magnetkonfiguration in Verbindung mit dem prismatischen Pol des FX-P sorgt für maximale Flussdichte bei geringen Materialstärken.

Modell	Maximale Tragfähigkeit an Blechen und Vierkantrohren							Rohre und Stangen
	3mm	4mm	6mm	8mm	10mm	15mm	L x B max.	Ø kg	Ø mm
FX-P170	50	80	120	170	170	170	2000 x 1250	150	30-105
FX-P330	70	100	160	300	330	330	2500 x 1250	300	40-160
FX-P650	100	160	200	450	530	650	3000 x 1500	550	60-210

Lasthebemagnete der FX-Serie sind einfach, schnell und sicher zu bedienen über den rückschlagfreien Einhandschalthebel. Im Video zum Produkt wird dies noch einmal anschaulich dargestellt.

Maße und Gewichte, die diesem Angebot zugrunde liegen, sind in der nachfolgenden Tabelle gelb unterlegt hervorgehoben.

Artikelnummer	Modell	Maximale Tragfähigkeit			Abmessungen (mm)						Gewicht
		flach	rund	ab mm Dicke	L	B	H	H1	R	X/Y	(kg)
1332017000	FX-P170	170kg	150kg (Ø30-105mm)	8	195	64	70	134	136	30/42	5,1
1332033000	FX-P330	330kg	300kg (Ø40-160mm)	10	265	87	90	170	190	42/53	12,4
1332065000	FX-P650	650kg	550kg (Ø60-210mm)	20	352	112	108	203	228	51/62	26

Sicherheitsfaktor 3,5 / Maximale Betriebstemperatur 80°C.

Einflußfaktoren, die vor dem Einsatz von Lasthebemagneten zu berücksichtigen sind

Die Beschaffenheit des Werkstückes / der zu hebenden Last (Art des Materials)
Die Oberfläche der zu hebenden Last (Thema Luftspalt)
Die Dicke des Werkstückes / der zu hebenden Last
Die Abmessungen des Werkstückes / der zu hebenden Last
Die Temperatur des Werkstückes / der zu hebenden Last

Die Temperatur der zu hebenden Last

Je höher die Temperatur, desto schneller schwingen die Moleküle des Stahls. Schnell schwingende Moleküle bieten dem magnetischen Fluss höheren Widerstand. Die Angaben zur FX-Serie gelten ohne Reduzierung bis max. 80°C.

Abhängigkeit der Hebekraft von Beschaffenheit, Größe der Last, Materialdicke und Luftspalt

Die nachfolgende Tabelle beschreibt die Veränderung der Hebekraft unter Berücksichtigung der Einflußfaktoren Materialdicke, Größe der Last und Luftspalt bei dem hier angebotenen Modell:

FX-P170	Luftspalt <0,1mm			Luftspalt 0,1 - 0,3mm			Luftspalt 0,3 - 0,5mm
Materialdicke	Max.	Max.	Max.	Max.	Max.	Max.	Max.	Max.	Max.
(mm)	Traglast	L	B	Traglast	L	B	Traglast	L	B
	(kg)	(mm)	(mm)	(kg)	(mm)	(mm)	(kg)	(mm)	(mm)
>=2	30	800	800	20	800	800	15	800	800
>=4	80	1500	1250	60	1500	1250	50	1200	1250
>=6	120	1500	1250	90	1500	1250	75	1200	1250
>=8	170	1500	1250	130	1500	1250	100	1200	1250
Ø30-105	150	2000	-	115	2000	-	60	1500	-

Mehr Info dazu finden Sie in den "Auswahlkriterien" und in der "Bedienungsanleitung" zu diesem Lasthebemagneten. (siehe Download zum Produkt).

Andere Ausführungen sind auf Anfrage lieferbar.

Technische Änderungen und Irrtümer vorbehalten.

Ausführung/Modell:	FLAIG FX-P
Tragkraft bei Flachmaterial:	1 - 300 kg
Tragkraft bei Rundmaterial:	151 - 300 kg
Versandgewicht:	5,10 kg
Artikelgewicht:	5,10 kg

FX Permanent Lasthebemagnet Hebelschlag Vergleich

Dieses Video demonstriert den Vergleich zwischen dem herkömmlichen System bei Lasthebemagneten und dem innovativen Alternativ-System, welches bei allen Permanent Lasthebemagneten der FX-Serie zur Anwendung kommt.
