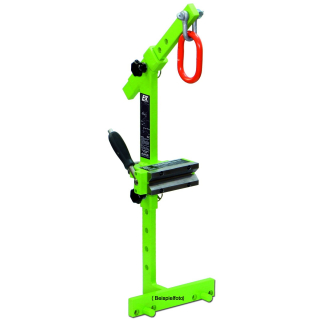

Permanent Lasthebemagnet Horizontal-Vertikal System FX-HV3000

Horizontal-Vertikal System FX-HV 3000 (inkl. Magnet) max. TK 3000kg

Horizontal-Vertikal System FX-HV 3000 (inkl. Magnet) max. TK 3000kg

Artikelnummer: 1334300000
EAN: 4251644816267
Kategorie: Horizontal-Vertikal System FX-HV(S)

Das Horizontal-Vertikal System FX-HV ermöglicht magnetisches Heben mit dem Permanent-Lasthebemagnet in vielfältigen Positionen von horizontal bis vertikal. Das Modell FX-HV 3000 verfügt über eine Tragfähigkeit von max. 3000kg.

8.327,62 €

inkl. 19% gesetzlicher MwSt. ,

Lieferstatus: versandbereit in ca. 4 Wochen

Stk

Horizontal-Vertikal System FX-HV3000 max. Tragkraft: 3000 kg

Innovativer Permanent-Lasthebemagnet zum magnetischen Heben und Transportieren von Werkstücken und Lasten aus Stahl. Ein Permanentmagnet ist besonders dann von Vorteil, wenn die Last nur schwer oder gar nicht mit Hilfe anderer Anschlagmittel gegriffen werden kann. Die einfache und schnelle Handhabung bei Aufnahme und Ablegen der Last macht den Einsatz von Lasthebemagneten sehr interessant für den Anwender.

Bei dem Horizontal-Vertikal-System "FX-HV" handelt es sich um eine Vorrichtung, an der ein Lasthebemagnet zur Lastaufnahme anmontiert ist. Durch die vielfältigen Einstellmöglichkeiten ist magnetisches Heben in vielen Positionen von horizontal bis vertikal möglich. Gesamthöhe und Schwerpunkt können über Steckbolzen eingestellt werden. Das FX-HV Horizontal-Vertikalsystem wird auf diese Weise fast jedem Bedarf gerecht.

Die Vorrichtung verfügt über Auflagebolzen, die so positioniert sind, dass stehende Ronden angeschlagen werden können, was z.B. an der Säge häufig gefordert wird.
Ist es nicht möglich die untergreifenden Auflagen beim Hebevorgang zu benutzen, kann das Gerät trotzdem eingesetzt werden, jedoch mit einer deutlichen Leistungsreduktion auf 30% der max. angegebenen Tragkraft. Liegende Scheiben und Bleche können mit dem Horizontal-Vertikalsystem "FX-HV" aufgestellt werden. Zum horizontalen Transport von Werkstücken hat das System auf der Rückseite eine Kranöse.

Die Stahlkonstruktion ist komplett pulverbeschichtet, und der stabile FX-Lasthebenagnet sorgt für maximale Sicherheit. Sonderabmessungen sind auf Anfrage lieferbar, sollten die hier angebotenen Ausführungen für Ihren individuellen Anwendungsfall noch keine optimale Lösung sein sollten.

Maße und Gewichte, die diesem Angebot zugrunde liegen, sind in der nachfolgenden Tabelle gelb unterlegt hervorgehoben.

Artikelnummer	Modell	inkl. Magnet	Scheiben-Ø	Flachmaterial	Max. Tragkraft	Max. Tragkraft	Abmessungen (mm)				Gewicht
				L x B	mit Anschlag	ohne Anschlag	L	B	L1	B1	Gewicht
		(Typ)	(mm)	(mm)	(kg)	(kg)	(mm)	(mm)	(mm)	(mm)	(kg)
1334015000	FX-HV150	1 x FX-VV200	150 - 420	1000 x 420	150	30	680	104	680	220	18
1334020000	FX-HV200	1 x FX-VV200	250 - 750	2000 x 750	200	40	1000	400	715	390	24
1334040000	FX-HV400	1 x FX-VV400	400 - 1000	2000 x 1000	400	80	1250	450	795	475	31
1334080000	FX-HV800	1 x FX-VV800	500 - 1200	2500 x 1250	800	160	1500	500	1040	520	70
1334200000	FX-HV2000	1 x FX-2000	500 - 1200	2500 x 1250	2000	400	1800	600	1200	650	243
1334300000	FX-HV3000	1 x FX-3000	500 - 1200	2500 x 1250	4000	600	1800	600	1200	650	294

Sicherheitsfaktor 3,5 / Maximale Betriebstemperatur 80°C.

Einflußfaktoren, die vor dem Einsatz von Lasthebemagneten zu berücksichtigen sind

Die Beschaffenheit des Werkstückes / der zu hebenden Last (Art des Materials)
Die Oberfläche der zu hebenden Last (Thema Luftspalt)
Die Dicke des Werkstückes / der zu hebenden Last
Die Abmessungen des Werkstückes / der zu hebenden Last
Die Temperatur des Werkstückes / der zu hebenden Last

Mehr Info dazu finden Sie in den "Auswahlkriterien" und in der "Bedienungsanleitung" zur Serie der FX-Lasthebemagneten. (siehe Download zum Produkt).

Andere Ausführungen sind auf Anfrage lieferbar.

Technische Änderungen und Irrtümer vorbehalten.

Ausführung/Modell:	FLAIG FX-HV
Tragkraft bei Flachmaterial:	2001 - 3000 kg
Versandgewicht:	294,00 kg
Artikelgewicht:	294,00 kg

Horizontal-Vertikal System FX-HV im Einsatz

Das Video zeigt eidrucksvoll, wie das vielseitige Horizontal-Vertikal-System FX-HV in der Praxis eingesetzt werden kann.

Info zum Prüfservice

Wir können die wiederkehrenden Prüfungen der Lasthebemagnete und anderer Hebezeuge gerne für Sie durchführen. Wie das am einfachsten veranlaßt werden kann, dazu haben wir Ihnen eine umfassende Info zusammengestellt, die Sie sich per Klick ins Bild als pdf-Datei herunterladen können.
