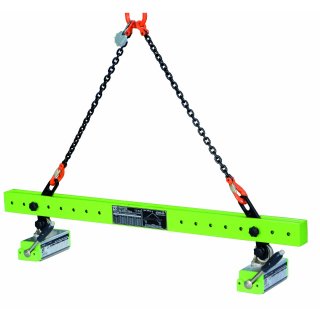

Magnettraverse FX-LT1600 Tragkraft 1600kg

Lasthebemagnet-Traverse FX-LT1600 , max. Tragkraft 1600kg

Artikelnummer: 1335160000
EAN: 4251644816304
Kategorie: Lasthebemagnet-Traverse FX-LT

Last-Traverse Typ FX-LT1600 inkl. 2 Stück Permanent-Lasthebemagnete, jedoch OHNE Anschlagkette. Speziell geeignet für Blechverarbeitung, Laser- und Brennschneiden von Stahlplatten. Gesamt-Tragkraft (Hebekraft) bei mindestens 20mm Materialstärke = max. 1600 kg bei Flachmaterial mit Werkstoffabmessung von max. 5000 x 2000mm.

4.049,57 €

inkl. 19% gesetzlicher MwSt. ,

Lieferstatus: versandbereit in ca. 4 Wochen

Stk

Magnettraverse FX-LT1600 / max. Tragkraft: 1600 kg

FX-LT Magnettraversen sind den Bedürfnissen von Blechverarbeitern, Brenn- und Laserschneidern angepaßt. Zwei Lasthebemagnete und eine leichte Distanztraverse ermöglichen das Be- und Entladen von Maschinen mit Blechen, oder das waagerechte Aufnehmen von Werkstücken mit mittlerem Ausschnitt.

Zum Lieferumfang dieser Lasthebemagnet-Traverse gehört die Distanztraverse mit Aufhängeelementen, sowie zwei Lasthebemagnete der FX-Serie. Die Magnete sind einfach, schnell und sicher zu bedienen über den rückschlagfreien Einhandschalthebel. Die Traverse läßt sich bequem mehrfach in der Arbeitslänge verstellen und ist dadurch vielseitig verwendbar. Das 2-strängige Kettengehänge gehört nicht zum Lieferumfang und muß separat bestellt werden.

Maße und Gewichte, die diesem Angebot zugrunde liegen, sind in der nachfolgenden Tabelle gelb unterlegt hervorgehoben.

Artikelnummer	Modell	inkl. 2 Stück	Maximale Tragfähigkeit		Werkstückabmessung	Abmessungen (mm)		Gewicht
		Magnete (Typ)	(kg)	ab Dicke (mm)	max. (mm)	L	H	(kg)
1335060000	FX-LT600	FX-P330	600	10	4000 x 1500	1600	270	44
1335070000	FX-LT700	FX-V400	700	15	5000 x 1500	1600	270	44
1335100000	FX-LT1000	FX-600	1000	20	5000 x 1500	1600	291	58
1335160000	FX-LT1600	FX-800	1600	20	5000 x 2000	1600	360	86
1335320000	FX-LT3200	FX-2000	3200	50	5000 x 2500	2000	480	305
1335480000	FX-LT4800	FX-3000	4800	50	5000 x 2500	2000	600	410

Sicherheitsfaktor 3,5 / Maximale Betriebstemperatur 80°C.

Einflußfaktoren, die vor dem Einsatz von Lasthebemagneten zu berücksichtigen sind

Die Beschaffenheit des Werkstückes / der zu hebenden Last (Art des Materials)
Die Oberfläche der zu hebenden Last (Thema Luftspalt)
Die Dicke des Werkstückes / der zu hebenden Last
Die Abmessungen des Werkstückes / der zu hebenden Last
Die Temperatur des Werkstückes / der zu hebenden Last

Magnete können auch einzeln eingesetzt werden!

Mit wenigen Handgriffen können die Magnete von der Traverse abgebaut werden, um bei Bedarf Zuschnitte und kleine Bleche mit nur einem Magneten zu heben.

Abhängigkeit der Hebekraft von Beschaffenheit, Größe der Last, Materialdicke und Luftspalt

Die nachfolgende Tabelle beschreibt die Veränderung der Hebekraft unter Berücksichtigung der Einflußfaktoren Materialdicke, Größe der Last und Luftspalt bei dem Typ Permanent-Lasthebemagnet, von denen 2 Stück in die Lasthebemagnettraverse Typ "FX-LT1600" eingebaut sind:

FX-800	Luftspalt <0,2mm			Luftspalt 0,2 - 0,3mm			Luftspalt 0,3 - 0,6mm
Materialdicke	Max.	Max.	Max.	Max.	Max.	Max.	Max.	Max.	Max.
(mm)	Traglast	L	B	Traglast	L	B	Traglast	L	B
	(kg)	(mm)	(mm)	(kg)	(mm)	(mm)	(kg)	(mm)	(mm)
>=4	250	3000	1500	210	3000	1500	180	3000	1500
>=6	350	3000	2000	280	3000	2000	250	3000	2000
>=8	420	4000	2000	360	4000	2000	300	4000	2000
>=10	700	4500	2000	600	4500	2000	500	4500	2000
>=15	1150	4500	2000	980	4500	2000	840	4500	2000
>=20	1600	5000	2000	1500	5000	2000	1020	4500	2000

Mehr Info dazu finden Sie in den "Auswahlkriterien" und in der "Bedienungsanleitung" zu diesem Lasthebemagneten. (siehe Download zum Produkt).

Andere Ausführungen sind auf Anfrage lieferbar.

Technische Änderungen und Irrtümer vorbehalten.

Angaben zur Produktsicherheit

Herstellerinformationen:

Flaig
Bockenfelder Straße 232
Nordrhein-Westfalen
Dortmund, Deutschland, 44388
sales@godo-shop.de
https://www.godo-shop.de

Ausführung/Modell:	FLAIG FX-LT
Tragkraft bei Flachmaterial:	1001 - 2000 kg
Versandgewicht:	86,00 kg
Artikelgewicht:	86,00 kg

Lasthebemagnet-Traverse FX-LT im Einsatz

Das Video zeigt eine Lasthebemagnettraverse vom Typ "FX-LT" bei einer Anwendung. Bitte beachten Sie, dass die Drehvorrichtung nicht zum standardmäßigen Lieferumfang gehört. Diese Drehvorrichtung kann aber auf Wunsch gerne optional von uns angeboten werden. Bitte sprechen Sie uns ggfs. gezielt dazu an.
