Lasthebemagnet Kleintraverse FX-KT480-440

Lasthebemagnet-Kleintraverse FX-KT480-440 , max. Tragkraft 480kg

Artikelnummer: 1336048044
EAN: 4251644816380
Kategorie: Lasthebemagnet-Kleintraverse FX-KT

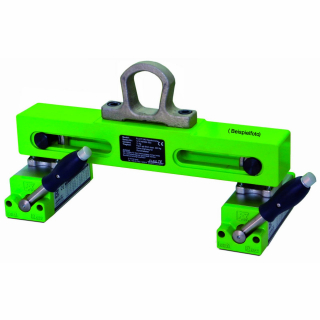

Magnet-Kleintraverse Typ FX-KT480-440 inkl. 2 Stück Permanent-Lasthebemagnete und zentraler Aufhängeöse. Speziell geeignet für Blechverarbeitung, Laser- und Brennschneiden von Flachmaterial und Werkstücken mit mittigem Ausschnitt. Gesamt-Tragkraft (Hebekraft) bei mindestens 15mm Materialstärke = max. 480 kg.

2.139,62 €

inkl. 19% gesetzlicher MwSt. ,

Lieferstatus: versandbereit in ca. 4 Wochen

Stk

Magnettraverse FX-KT480-440 / max. Tragkraft: 480 kg

FX-KT Magnet-Kleintraversen sind den Bedürfnissen von Blechverarbeitern, Brenn- und Laserschneidern angepaßt. Zwei FX-Lasthebemagnete und eine justierbare Kleintraverse ermöglichen das Heben und Transportieren von Flachmaterial und Werkstücken mit zentrischem Ausschnitt. Insbesondere Ringe und zylindrische Werkstücke mit mittigem Aussschnitt lassen sich mit der Kleintraverse FX-KT effizient und ohne Aufwand transportieren.

Zum Lieferumfang dieser Lasthebemagnet-Traverse gehört die justierbare Kleintraverse, sowie zwei Lasthebemagnete der FX-Serie. Die Magnete sind einfach, schnell und sicher zu bedienen über den rückschlagfreien Einhandschalthebel. Die Traverse läßt sich bequem mehrfach in der Arbeitslänge verstellen und ist dadurch vielseitig verwendbar.

Maße und Gewichte, die diesem Angebot zugrunde liegen, sind in der nachfolgenden Tabelle gelb unterlegt hervorgehoben.

Artikelnummer	Modell	inkl. 2 Stück	Maximale Tragfähigkeit		Magnetverstellung	Abmessungen (mm)						Gewicht
		Magnete (Typ)	(kg)	ab Dicke (mm)	Innenkante-Innenkante	L1	L2	L3	B	C	H	(kg)
1336024026	FX-KT240-260	FX-150	240	8	58 - 260mm	400	330	120	64	161	233	15
1336024042	FX-KT240-420	FX-150	240	8	58 - 420mm	560	484	120	64	161	233	15
1336024047	FX-KT240-470	FX-150	240	8	58 - 470mm	607	537	120	64	161	233	20
1336024054	FX-KT240-570	FX-150	240	8	58 - 540mm	680	603	120	64	161	233	22
1336048044	FX-KT480-440	FX-300	480	15	65 - 440mm	650	504	150	87	205	269	26
1336048060	FX-KT480-600	FX-300	480	15	65 - 600mm	800	690	150	87	205	269	30
1336048080	FX-KT480-800	FX-300	480	15	65 - 800mm	800	690	150	87	205	269	32

Sicherheitsfaktor 3,5 / Maximale Betriebstemperatur 80°C.

Einflußfaktoren, die vor dem Einsatz von Lasthebemagneten zu berücksichtigen sind

Die Beschaffenheit des Werkstückes / der zu hebenden Last (Art des Materials)
Die Oberfläche der zu hebenden Last (Thema Luftspalt)
Die Dicke des Werkstückes / der zu hebenden Last
Die Abmessungen des Werkstückes / der zu hebenden Last
Die Temperatur des Werkstückes / der zu hebenden Last

Magnete können auch einzeln eingesetzt werden!

Mit wenigen Handgriffen können die Magnete von der Traverse abgebaut werden, um bei Bedarf Zuschnitte und kleine Bleche mit nur einem Magneten zu heben.

Abhängigkeit der Hebekraft von Beschaffenheit, Größe der Last, Materialdicke und Luftspalt

Die nachfolgende Tabelle beschreibt die Veränderung der Hebekraft unter Berücksichtigung der Einflußfaktoren Materialdicke, Größe der Last und Luftspalt bei dem Typ Permanent-Lasthebemagnet, von denen 2 Stück in die Lasthebemagnettraverse Typ "FX-KT480-440" eingebaut sind:

FX 300	Luftspalt <0,2mm			Luftspalt 0,2 - 0,3mm			Luftspalt 0,3 - 0,6mm
Materialdicke	Max.	Max.	Max.	Max.	Max.	Max.	Max.	Max.	Max.
(mm)	Traglast	L	B	Traglast	L	B	Traglast	L	B
	(kg)	(mm)	(mm)	(kg)	(mm)	(mm)	(kg)	(mm)	(mm)
>=4	60	1600	1000	50	1500	1000	40	1250	1000
>=8	200	2000	1250	160	2000	1250	120	1500	1000
>=10	230	2250	1250	190	2000	1250	150	1500	1000
>=15	300	2500	1250	250	2000	1250	200	1500	1000
Ø50-300	150	3000	-	125	2500	-	100	2000	-

Mehr Info dazu finden Sie in den "Auswahlkriterien" und in der "Bedienungsanleitung" zu diesem Lasthebemagneten. (siehe Download zum Produkt).

Andere Ausführungen sind auf Anfrage lieferbar.

Technische Änderungen und Irrtümer vorbehalten.

Ausführung/Modell:	FLAIG FX-KT
Tragkraft bei Flachmaterial:	301 - 600 kg
Versandgewicht:	26,00 kg
Artikelgewicht:	26,00 kg

FX Permanent Lasthebemagnet Hebelschlag Vergleich

Dieses Video demonstriert den Vergleich zwischen dem herkömmlichen System bei Lasthebemagneten und dem innovativen Alternativ-System, welches bei allen Permanent Lasthebemagneten der FX-Serie zur Anwendung kommt.
