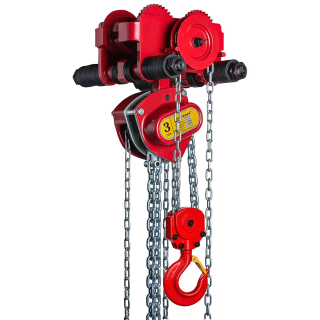

Handkettenzug DELTA Red Premium TK:3,0t inkl. Haspelfahrwerk, Hubhöhe wählbar

Artikelnummer: 1247030000-V
Kategorie: Handkettenzüge mit Haspelfahrwerk

Der Kettenzug "DELTA Red Premium" ist ein kombiniertes Hebezeug, bestehend aus einem Stirnradflaschenzug DELTA Red mit Überlastsicherung, der in ein Haspelfahrwerk mit niedriger Bauhöhe integriert ist. Das bringt besonders dort Anwendungsvorteile, wo die Raumhöhe begrenzt ist. Tragkraft 3000kg, Hubhöhe 3m, 6m, oder 10m wählbar.

Hubhöhe

564,66 €

inkl. 19% gesetzlicher MwSt. ,

Lieferstatus: versandbereit in ca. 5 - 7 Werktagen

Dieses Produkt hat Varianten. Wählen Sie bitte die gewünschte Variante aus.

Beschreibung
Frage zum Artikel

Handkettenzug mit Haspelfahrwerk, Tragkraft 3000kg

Beim Kettenzug "DELTA Red Premium" handelt es sich um ein kombiniertes Hebezeug, bestehend aus einem Stirnradflaschenzug DELTA Red mit Überlastsicherung, der in ein Haspelfahrwerk mit niedriger Bauhöhe integriert ist. Dies ist besonders vorteilhaft, wenn die Raumhöhe begrenzt ist.

Das Fahrwerk wird auf dem Träger verfahren mittels Haspelantrieb, weshalb diese Ausführung auch Haspelfahrwerk oder Haspelkatze genannt wird. Der Bediener bewegt das Kettenrad über eine herabhängende Handkette, wodurch sich die Laufkatze hin und her verfahren läßt.

Eigenschaften des Handkettenzuges

Wartungsfreundliches Design. Bremse und Gertriebe sind einfach zugänglich.
Präzisionsgefertigte Wellen, Kettennuß und Zahnräder ermöglichen reibungslosen Betrieb.
Doppelgehäuse bietet Schutz vor Staub und Wasser.
Robustes Gehäuse, hält äußeren Stößen stand, ohne die Ausrichtung der Lager zu beschädigen.
Meßpunkte am Trag- und Lasthaken.

Premium-Eigenschaften des Handkettenzuges

Verbesserte, korrosionsbeständige, geschlossene Zylinderrollenlager.
Optimiertes Gehäuse bietet geringeres Gewicht und einfachere Handhabung.
Selbstständige Sicherheits-Lastdruckbremse mit doppelten Sperrklinken.
Extrem langlebige Bremsscheibe mit aufgesinterten Bremsbelägen.
Standardmäßig mit Rutschkupplung ausgelegt als Überlastschutz.

Eigenschaften des Haspelfahrwerkes

Fahrwerk mit niedriger Bauhöhe, fest verbunden mit dem Handkettenzug.
Ausgelegt für die meisten handelsüblichen I- und H-Trägerprofile.
Sicherheitsbügel dienen als Absturzsicherung, Radbruch- und Aufprallschutz.
Zusätzlich ausgestattet mit Kippschutz
Dauerhaft geschmierte, kugelgelagerte Räder für sanftes und gleichmäßiges Verfahren

Technische Daten:

Maße und Gewichte, die diesem Angebot zugrunde liegen, sind in der nachfolgenden Tabelle farblich (gelb) unterlegt hervorgehoben.

Artikel-	Trag-	Lastkette	Anzahl	Kraftaufwand	Haspelweg	Einstellbare	Kurven-	Rad Ø	Eigengewicht
nummer	kraft	EN818-7-DT	Ketten-	bei Vollast	für 1m Hub	Flanschbreiten	radius		ohne Hub	pro m Hub
	kg	(d x t)	stränge	N	m	von-bis mm	min. m	mm	kg *	kg **
12470050..***	500	5 x 15	1	186	34	64-140	0,9	58	13,9	2,5
12470100..	1000	6 x 18	1	270	42	68-140	1	75	21,8	2,5
12470200..	2000	8 x 24	1	460	73	76-165	1,2	90	30,7	3,1
12470300..	3000	8 x 24	2	355	112	76-300	1,5	110	45,5	4,6
12470500..	5000	10 x 30	2	462	164	94-300	2	122	58,6	6,3

*= Gewicht ohne Last- und Handkette, **= Gewicht pro Meter Hubhöhe für Last- und Handketten

***= Die letzen 2 Ziffern einer Artikelnummer bezeichnen die Hubhöhe.
Beispiel: 12470050.. mit 3 Metern Hubhöhe wird zu Artkelnummer 1247005003

Technische Spezifikation

Haken:	Geschmiedete Stahlhaken mit Hakensicherung
Lastkette:	Verzinkte Lastkette nach EN818-7-T
Handketten:	Verzinkte Handketten
Einsatztemperatur:	-10° C bis +60° C
DGUV / BGV Lasttyp:	Nur für Güter. Darf nicht zum Heben von Personen verwendet werden!

Abmessungen

Maße und Gewichte, die diesem Angebot zugrunde liegen, sind in der nachfolgenden Tabelle farlich (gelb) unterlegt hervorgehoben.

Artikelnummer	Tragkraft	Abmessungen
		A	B	H
		mm	mm	mm
12470050..	500	238	296	286
12470100..	1000	273	295	341
12470200..	2000	303	357	404
12470300..	3000	363	501	382
12470500..	5000	436	514	555
