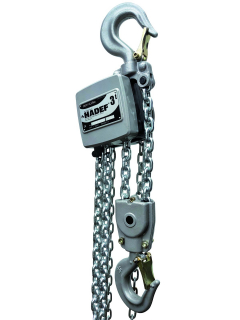

Kettenzug HADEF 360/21 ALUflex Tragkraft: 3000kg
Der Stirnradflaschenzug Fig. 360/21 von HADEF hat ein kompaktes Aluminiumgehäuse und zeichnet sich aus durch sein besonders geringes Gewicht im Vergleich zu anderen Handkettenzügen mit gleicher Tragkraft. Bedienbar aus fast jeder Position, da das Gehäuse mit dem Kettenrad für die Handkette um 360° drehbar ist. Rundum sicher und flexibel!
Dieser Kettenzug ist besonders handlich und einfach zu bedienen. Durch das weitgehend geschlossene Gehäuse bietet der Aluminium-Kettenzug der Baureihe 10/19 zudem einen erhöhten Korrosionsschutz. Der Preis basiert auf einer Hubhöhe von 3 m. Andere Längen gegen Aufpreis wählbar. Die Länge der Handkette (Bedienhöhe) ist immer der Hubhöhe angepaßt.
Besondere Vorzüge dieser Modellreihe:
Der Aluminium-Stirnradflaschenzug Figur 360/21 von HADEF ist klein, kompakt und leicht.
- bis zu 45% leichter im Vergleich zu Standardgeräten entsprechender Tragfähigkeit
- Verstärkte Hakensicherung für Aufhänge- und Lasthaken
- Weitgehend geschlossenes Aluminiumgehäuse
- Ketteneinlaufhilfe garantiert den sicheren , geführten Einlauf der Kette in das Gerät
Produktdetails:
Maße und Gewichte, die diesem Angebot zugrunde liegen, sind in den nachfolgenden Tabellen farblich (gelb) unterlegt hervorgehoben.
Artikelnummer |
Tragkraft |
Anzahl |
Lastkette |
Handkette |
Handkraft |
Hub bei Abhaspelung |
Gewicht |
Gewicht je m |
|
|
Last- |
|
|
bei Nennlast |
von 30m Handkette |
inkl. 3 m Hub |
Mehrhub |
|
kg |
ketten |
mm |
mm |
ca. N |
ca. mm |
kg |
kg |
16400025..** |
250 |
1 |
3 x 9 |
2,5 x 12 |
147 |
1202 |
2,6 |
0,4 |
16400050.. |
500 |
1 |
4,2 x 12,2 |
3,5 x 16 |
187 |
758 |
4,6 |
0,8 |
16400100.. |
1000 |
1 |
5,6 x 15,8 |
3,5 x 16 |
280 |
489 |
6,6 |
1,1 |
16400150.. |
1500 |
1 |
7,1 x 20,1 |
4,8 x 22 |
320 |
420 |
12 |
1,5 |
16400200.. |
2000 |
1 |
8 x 24 |
4,8 x 22 |
360 |
332 |
13,5 |
1,8 |
16400300.. |
3000 |
2 |
7,1 x 20,1 |
4,8 x 22 |
340 |
210 |
17 |
3,1 |
16400500.. |
5000 |
2 |
9 x 27 |
4,8 x 22 |
365 |
313 |
29,5 |
4,7 |
Hauptabmessungen:
Artikelnummer |
Tragkraft |
A |
B |
B1 |
H* |
M |
M1 |
M3 |
|
kg |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
16400025..** |
250 |
75 |
77 |
44 |
225 |
35,5 |
32 |
11 |
16400050.. |
500 |
92 |
89 |
51 |
265 |
42 |
34,5 |
12,2 |
16400100.. |
1000 |
110 |
102 |
55 |
295 |
49,5 |
42,5 |
15 |
16400150.. |
1500 |
130 |
120 |
68 |
350 |
52 |
42,5 |
19,6 |
16400200.. |
2000 |
145 |
138 |
78,5 |
390 |
58,5 |
46,5 |
21,6 |
16400300.. |
3000 |
165 |
120 |
68 |
470 |
61,9 |
50 |
25,1 |
16400500.. |
5000 |
170 |
160 |
170 |
580 |
72 |
63 |
28 |
** = Die letzen 2 Ziffern einer Artikelnummer bezeichnen die Hubhöhe.
Beispiel: 16400025.. mit 3 Metern Hubhöhe wird zu Artkelnummer 1640002503
Auf Anfrage lieferbare Optionen
- Als Fig. "360/21 Plus" mit integrierter Rutschkupplung als Überlastschutz
- Ein Kettenspeicher am Gerät, zur Aufnahme der nicht verwendeten Lastkette, sowie für Transport und Aufbewahrung.
Technische Änderungen Irrtümer vorbehalten.
