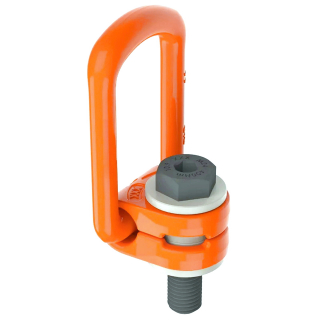

Wirbel-Lastbock DLR mit Spannbügel, GK10 M24x35,5 TK:4,0t

Wirbel-Lastbock DLR M24x35,5 Tragkraft 4,0t GK10 mit Spannbügel

Wirbel-Lastbock DLR M24x35,5 Tragkraft 4,0t GK10 mit Spannbügel

Artikelnummer: 5111040000
EAN: 4251644824989
Kategorie: Wirbel-Lastbock DLR Güteklasse 10

Anschlagwirbel (Wirbel-Lastbock) Typ DLR in Güteklasse 10 mit Spannbügel. Hochwertiger Anschlagpunkt zum Einschrauben, Gewinde M24x35,5, Tragkraft: 4000 kg (0° direkt & 90°).

52,12 €

inkl. 19% gesetzlicher MwSt. , zzgl.

Lieferstatus: versandbereit in ca. 2 - 3 Werktagen

Stk

Zubehör zum Mitbestellen:

Stk Anschlagkette 13mm 1-Strang GK8 schwarz TK:5,3t Gabelkopfhaken L:2m + 113,88 € Artikelnummer: 5400020013

Stk Rundschlinge TK:5t Umfanglänge:2m Nutzlänge:1m + 11,85 € Artikelnummer: 3089050002

Stk Schäkel hochfest geschweift TK:6,5t HA2 Schraubbolzen + 13,80 € Artikelnummer: 7023065002

Beschreibung
Frage zum Artikel

Wirbel-Lastbock Typ DLR, Güteklasse 10, Größe M24x35,5 WLL 4000kg

Der Anschlagwirbel Typ DLR ist ein Anschlagpunkt zum Einschrauben in eine zu hebende Last. Der auch als Lastbock bezeichnete Anschlagpunkt ist gefertigt aus hochfestem Material der Güteklasse 10 und deshalb um ca. 25% leistungsstärker als vergleichbare Anschlagpunkte der Güteklasse 8.

Anschlagwirbel sind vielseitig einsetzbar und besonders beliebt zum Heben und Bewegen von Bauteilen, Motoren, Getrieben und vielem mehr im Maschinen- und Anlagenbau. Nach Gebrauch kann der Anschlagpunkt auch bequem wieder entfernt werden und steht dann für den nächsten Einsatz bereit.

Weitere Produktinformation zum Anschlagpunkt mit Spannbügel Typ DLR:

Verzinkte Schraube** mit "black oxide coating" für hohe Korrosionsbeständigkeit, unverlierbar, 360° drehbar
Bei 90° (siehe Anschlagarten G3 und G4) ist 100% Tragfähigkeit gegeben, wie bei 0° (G1)
Sogar ein Einsatz mit negativem Anschlagwinkel ist möglich. Bei 120° bleibt die Tragfähigkeit wie bei 90° (also 100%)
Lastböcke DLR lassen sich gut in Zugposition ausrichten, deshalb optimal geeignet für mehrsträngigen Einsatz
Durch Haltefeder am Anschlagbügel verbleibt dieser in beliebiger Position

!!! Anschlagpunkte Typ DLR sind nicht für Drehbewegungen unter Last geeignet !!!

Maße und Gewichte, die diesem Angebot zugrunde liegen, sind in der nachfolgenden Tabelle farblich (gelb) unterlegt hervorgehoben.

Artikelnummer	Tragkraft	D x L	Anzieh-	Abmessungen								Eigen-
	(0°& 90°)		drehmoment	T	B	F	W	E	H	S1	S2	gewicht
	kg	mm	Nm	mm	mm	mm	mm	mm	mm	mm	mm	kg
5111003000	300	M8x10	30	98	37,5	13	33	44,5	34	6	13	0,2
5111006300	630	M10x16	60	98	37,5	13	33	43,5	34	8	16	0,3
5111010000	1000	M12x18	100	98	37,5	13	33	41	36	8	19	0,5
5111015000	1500	M16x24	150	98	37,5	13	33	39	36	10	24	0,5
5111025000	2500	M20x35,5	250	142	54	17,5	50	68	45	12	30	1,3
5111040000	4000	M24x35,5	400	142	54	17,5	50	68	45	14	36	1,4
5111050000	5000	M30x49,2	500	169	65	21,5	60	65	62	17	45	3,1
5111080000	8000	M36x62	800	225	85	26,5	77	96	78	22	55	5,8

Sicherheitsfaktor 4 in allen Richtungen der Traglast

Bitte beachten Sie die unterschiedlichen Tragfähigkeiten je nach Anschlagart!

	Tragfähigkeit in kg
Artikelnummer	1-Strang	2-Strang	1-Strang	2-Strang	2-Strang		3/4-Strang
	G 1	G 2	G 3	G 4	G 5	G 6	G 7	G 8
	0°	0°	90°	90°	0-45°	>45-60°	0-45°	>45-60°
5111003000	300	600	300	600	420	300	630	450
5111006300	630	1260	630	1260	880	630	1320	950
5111010000	1000	2000	1000	2000	1400	1000	2100	1500
5111015000	1500	3000	1500	3000	2100	1500	3150	2250
5111025000	2500	5000	2500	5000	3500	2500	5250	3750
5111040000	4000	8000	4000	8000	5600	4000	8400	6000
5111050000	5000	10000	5000	10000	7000	5000	10500	7500
5111080000	8000	16000	8000	16000	11200	8000	16800	12000
