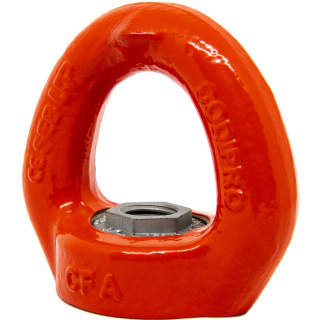

Wirbel-Ringmutter FE.SEB M8 UP, Tragkraft 0,5t (SF 4:1)
Der Typ FE.SEB ist eine einfach gelagerte Wirbel-Ringmutter aus GRADUP-Stahl. Das automatische Ausrichtungssystem der Ringmutter ermöglicht eine optimale Ausrichtung in die Zugrichtung. Codipro Ringmuttern FE.SEB sind bestimmt zum Heben, Drehen und Transportieren von Lasten.
Die GRADUP Wirbel-Ringmutter FE.SEB ist für jede Art von Hebevorgang (gerader Zug, mit Hebewinkel, Kippen, Drehen) geeignet und vielseitig einsetzbar. Nach Gebrauch kann die Ringmutter bequem wieder entfernt werden und steht dann für den nächsten Einsatz bereit.
Weitere Produktinformation zur GRADUP-Ringmutter Typ FE.SEB:
- Drehbar unter Last (360° drehbar)
- Reibungslose Drehung, Langzeit-Korrosionsschutz zwischen den Bauteilen
- Korrosionsschutz auf Gewinde und Lagerteilen durch Zink-Lamellen-Beschichtung
- Standardmäßig metrisches Innengewinde M8 bis M36
- Optional auf Anfrage auch mit Zollgewinde UNC 3/8"-16 bis UNC 1"1/4-7
- Jedes Gewinde mit Passwelle überprüft
- Sockel verhindert bei der Drehung eine Reibung an der Last
- Sicherheitsfaktor (SF) 5 und Sicherheitsfaktor (SF) 4
- Einzeln verpackt (inkl. Konformitätsbescheinigung und Bedienungsanleitung
- Individueller Rückverfolgbarkeitscode
Details, die diesem Angebot zugrunde liegen, sind in der nachfolgenden Tabelle gelb unterlegt hervorgehoben.
Artikelnummer |
Modell |
Gewinde |
Tragkraft |
L |
Anzugs- |
Abmessungen in mm |
Eigen- |
|
|
|
SF 5:1 |
SF 4:1 |
max |
moment |
S |
A |
B |
C |
D |
gewicht |
|
|
|
(t) |
(t) |
mm |
Nm |
|
|
|
|
|
(kg) |
1573005000 |
FE.SEB M 8 UP |
M 8 (x1,25) |
0,40 |
0,50 |
22 |
6 |
21 |
38 |
45 |
88 |
80 |
0,80 |
1573007000 |
FE.SEB M 10 UP |
M 10 (x1,5) |
0,50 |
0,70 |
22 |
10 |
21 |
38 |
45 |
88 |
80 |
0,80 |
1573009000 |
FE.SEB M 12 UP |
M 12 (x1,75) |
0,80 |
0,90 |
22 |
15 |
21 |
38 |
45 |
88 |
80 |
0,80 |
1573018000 |
FE.SEB M 16 UP |
M 16 (x2) |
1,40 |
1,80 |
22 |
50 |
21 |
38 |
45 |
88 |
80 |
0,80 |
1573027000 |
FE.SEB M 20 UP |
M 20 (x2,5) |
2,00 |
2,70 |
35 |
100 |
36 |
55 |
70 |
115 |
106 |
2,50 |
1573042000 |
FE.SEB M 24 UP |
M 24 (x3) |
3,40 |
4,20 |
48 |
160 |
40 |
77 |
94 |
168 |
155 |
6,30 |
1573063000 |
FE.SEB M 30 UP |
M 30 (x3,5) |
5,50 |
6,30 |
48 |
250 |
40 |
77 |
94 |
168 |
155 |
6,30 |
1573110000 |
FE.SEB M 36 UP |
M 36 (x4) |
9,00 |
11,00 |
48 |
320 |
40 |
77 |
94 |
168 |
155 |
6,30 |
SF = Sicherheitsfaktor. Dauerrotation unter Last ist nicht zulässig!
Sicherheitsfaktor 5 und 4
CODIPRO zertifiziert und kennzeichnet diese Wirbel-Ringmuttern mit Sicherheitsfaktor 5 (SF 5:1), sodass sie weltweit, auch in Nordamerika, eingesetzt werden können. Es gilt deshalb zunächst prinzipiell die auf dem Artikel angezeigte Tragkraft mit SF 5. Um seine Produkte auch mit dem hier gebräuchlichen Sicherheitsfaktor 4 (SF 4:1) gem. EN 1677-1 nutzen zu können, stellt CODIPRO alle dafür notwendigen Informationen und Dokumente zur Verfügung.
Bitte beachten Sie die unterschiedlichen Tragfähigkeiten je nach Anschlagart!
Je nach Anschlagart ergeben sich unterschiedliche Tragfähigkeiten, die bei der Auswahl der geeigneten Anschlagpunkte zu berücksichtigen sind. Als Download zu diesem Angebot finden Sie deshalb eine ausführliche Tragkraft-Tabelle mit den Angaben für SF 5 und SF 4.
Zulässiger Temperaturbereich:
- unter -20°C ist ein Einsatz nicht zulässig
- von -20°C bis +200°C besteht volle Einsatztauglichkeit
Hinweise zur Verwendung:
Eine Gebrauchs- und Montageanleitung wird mit jedem Produkt beigefügt und steht ebenfalls aus Download bei uns zur Verfügung.
Andere Größen und Ausführungen auf Anfrage lieferbar.
Technische Änderungen und Irrtümer vorbehalten.
Angaben zur Produktsicherheit
Info zum Produkt per Video
In diesem Video erhalten Sie wichtige Hinweise, die beim Einsatz der Anschlagwirbel zu beachten sind.
Downloads
Zu diesem Produkt stehen Ihnen folgende Dokumente als pdf-Dateien zum Download zur Verfügung:
Tragkraft-Tabelle herunterladen:
(Zum Download bitte auf ein Bild klicken)
Gebrauchsanleitung herunterladen:
