Anschlagwirbel SS.FE.DSR M14, Tragkraft 1,0t (SF 4:1)

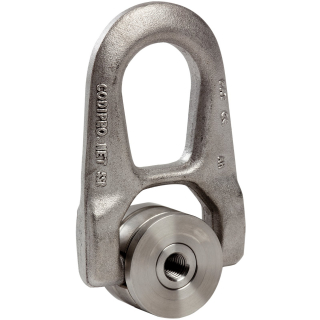

Der Typ SS.FE.DSR ist ein dreh- und schwenkbarer Anschlagwirbel. Es ist eine Wirbel-Ringmutter, besteht aus rostfreiem Stahl und ist zum Heben, Drehen und Transportieren von Lasten geeignet. Die Dreh- und Schwenkfunktion ermöglicht eine perfekte Ausrichtung in Zugrichtung. Der Anschlagwirbel SS.FE.DSR ist um 180° schwenkbar und um 360° drehbar, mit einem Schraubenkopfschutz versehen und für Hebewinkel von 0° bis 90° zugelassen.
Der rostfreie Anschlagwirbel SS.FE.DSR weist wie alle Edelstahl-Anschlagwirbel von CODIPRO eine optimale Korrosionsbeständigkeit auf. Die Verwendung von Edelstahl AISI 316 L (Werkstoff 1.4404) gewährleistet optimale Langlebigkeit und ermöglicht die Verwendung in feuchten, chemischen, maritimen, Umgebungen, usw. Die Wirbelringmutter SS.FE.DSR ist unter Berücksichtigung des eingravierten Anzugsdrehmoments für jede Art von Hebevorgang (gerader Zug, mit Hebewinkel, Kippen, Drehen) geeignet.
Nach Gebrauch kann der Anschlagpunkt bequem entfernt werden und steht dann sofort wieder für den nächsten Einsatz bereit.
Weitere Produktinformation zum rostfreien Anschlagwirbel Typ SS.FE.DSR:
- Drehbar unter Last (360° drehbar und 180° schwenkbar)
- Reibungslose Drehung, Langzeit-Korrosionsschutz zwischen den Bauteilen
- Standardmäßig metrisches Innengewinde M8 bis M22
- Optional auf Anfrage auch mit Zollgewinde UNC 5/16"-18 bis UNC 7/8"-9
- Jedes Gewinde mit Passwelle überprüft
- Flexible und schnelle Befestigung (zwei Verschraubungsarten), Steg schützt Schraube vor Beschädigung
- Sicherheitsfaktor (SF) 5 und Sicherheitsfaktor (SF) 4
- Einzeln verpackt (inkl. Konformitätsbescheinigung und Bedienungsanleitung
- Individueller Rückverfolgbarkeitscode
Details, die diesem Angebot zugrunde liegen, sind in der nachfolgenden Tabelle gelb unterlegt hervorgehoben.
Artikelnummer |
Modell |
Gewinde |
Tragkraft |
Standard |
Dreh- |
Abmessungen in mm |
Eigen- |
|
|
|
SF 5:1 |
SF 4:1 |
Lmax |
moment |
S |
A |
B |
C |
D |
E |
F |
G |
H |
gewicht |
|
|
|
(t) |
(t) |
mm |
Nm |
|
|
|
|
|
|
|
|
|
kg |
1565003000 |
SS.FE.DSR M 8 |
M 8 (x1,25) |
0,30 |
0,30 |
43 |
6 |
20 |
43 |
40 |
45 |
53 |
38 |
17 |
76 |
13 |
0,9 |
1565005000 |
SS.FE.DSR M 10 |
M 10 (x1,5) |
0,50 |
0,50 |
43 |
10 |
20 |
43 |
40 |
45 |
53 |
38 |
17 |
76 |
13 |
0,9 |
1565008000 |
SS.FE.DSR M 12 |
M 12 (x1,75) |
0,80 |
0,80 |
43 |
15 |
20 |
43 |
40 |
45 |
53 |
38 |
17 |
76 |
13 |
0,9 |
1565010000 |
SS.FE.DSR M 14 |
M 14 (x2) |
1,00 |
1,00 |
43 |
30 |
20 |
43 |
40 |
45 |
53 |
38 |
17 |
76 |
13 |
0,9 |
1565015000 |
SS.FE.DSR M 16 |
M 16 (x2) |
1,40 |
1,50 |
43 |
50 |
20 |
43 |
40 |
45 |
53 |
38 |
17 |
76 |
13 |
0,9 |
1565015001 |
SS.FE.DSR M 18 |
M 18 (x2,5) |
1,40 |
1,50 |
62 |
70 |
24 |
62 |
55 |
60 |
83 |
56 |
25 |
115 |
19 |
2,6 |
1565016000 |
SS.FE.DSR M 20 |
M 20 (x2,5) |
1,40 |
1,60 |
62 |
100 |
24 |
62 |
55 |
60 |
83 |
56 |
25 |
115 |
19 |
2,6 |
1565022000 |
SS.FE.DSR M 22 |
M 22 (x2,5) |
2,20 |
2,20 |
62 |
120 |
24 |
62 |
55 |
60 |
83 |
56 |
25 |
115 |
19 |
2,6 |
SF = Sicherheitsfaktor. Dauerrotation unter Last ist nicht zulässig!
Sicherheitsfaktor 5 und 4
CODIPRO zertifiziert und kennzeichnet diese Anschlagwirbel mit Sicherheitsfaktor 5 (SF 5:1), sodass sie weltweit, auch in Nordamerika, eingesetzt werden können. Es gilt deshalb zunächst prinzipiell die auf dem Artikel angezeigte Tragkraft mit SF 5. Um seine Produkte auch mit dem hier gebräuchlichen Sicherheitsfaktor 4 (SF 4:1) gem. EN 1677-1 nutzen zu können, stellt CODIPRO alle dafür notwendigen Informationen und Dokumente zur Verfügung.
Bitte beachten Sie die unterschiedlichen Tragfähigkeiten je nach Anschlagart!
Je nach Anschlagart ergeben sich unterschiedliche Tragfähigkeiten, die bei der Auswahl der geeigneten Anschlagpunkte zu berücksichtigen sind. Als Download zu diesem Angebot finden Sie deshalb eine ausführliche Tragkraft-Tabelle mit den Angaben für SF 5 und SF 4.
Zulässiger Temperaturbereich:
- unter -20°C ist ein Einsatz nicht zulässig
- von -20°C bis +200°C besteht volle Einsatztauglichkeit
Hinweise zur Verwendung:
Eine Gebrauchs- und Montageanleitung wird mit jedem Produkt beigefügt und steht ebenfalls aus Download bei uns zur Verfügung.
Andere Größen und Ausführungen auf Anfrage lieferbar.
Technische Änderungen und Irrtümer vorbehalten.
Info zum Produkt per Video
In diesem Video erhalten Sie wichtige Hinweise, die beim Einsatz der Anschlagwirbel zu beachten sind.
