Anschweißpunkt WE.DSR 2, Tragkraft 2,0t (SF 5:1)
Der Anschweißpunkt WE.DSR ist ein dreh- und schwenkbarer Anschlagwirbel. Er ist bestimmt zum Heben, Drehen und Transportieren von Lasten. Seine Dreh- und Schwenkfunktion ermöglicht eine perfekte Ausrichtung in Zugrichtung. Der Anschlagwirbel WE.DSR ist um 180° schwenkbar und um 360° drehbar, mit einem Schraubenkopfschutz versehen und für Hebewinkel von 0° bis 90° zugelassen.
Die Schweißverbindung darf ausschließlich durch einen Schweißer mit Qualifikation gemäß EN 287-1 ausgeführt werden.
Weitere Produktinformation zum anschweißbaren Anschlagwirbel Typ WE.DSR:
- Drehbar unter Last (360° drehbar und 180° schwenkbar)
- Reibungslose Drehung, Langzeit-Korrosionsschutz zwischen den Bauteilen
- Korrosionsschutz auf Bock und Lagerteilen durch Zink-Lamellen-Beschichtung
- Sicherheitsfaktor (SF) 5
- Einzeln verpackt (inkl. Konformitätsbescheinigung und Bedienungsanleitung
- Individueller Rückverfolgbarkeitscode

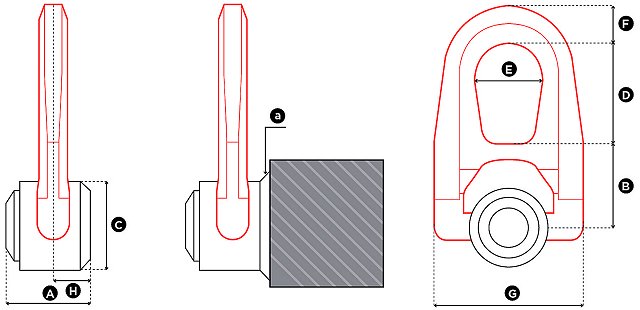

Details, die diesem Angebot zugrunde liegen, sind in der nachfolgenden Tabelle gelb unterlegt hervorgehoben.
| Artikelnummer |
Modell |
Tragkraft |
Abmessungen in mm |
Eigen- |
| |
|
SF 5:1 |
a |
A |
B |
C |
D |
E |
F |
G |
H |
gewicht |
| |
|
(t) |
|
|
|
|
|
|
|
|
|
kg |
| 1581020000 |
WE.DSR 2 |
2,00 |
5 |
44 |
40 |
45 |
53 |
38 |
17 |
76 |
20 |
0,90 |
| 1581050000 |
WE.DSR 5 |
5,00 |
6 |
60 |
55 |
60 |
83 |
55 |
25 |
115 |
24 |
2,60 |
| |
|
|
|
|
|
|
|
|
|
|
|
|
| 1582100000 |
WE.DSS 10 |
10,00 |
7 |
74 |
44 |
70 |
104 |
73 |
149 |
33 |
|
5,50 |
SF = Sicherheitsfaktor. Dauerrotation unter Last ist nicht zulässig!
Bitte beachten Sie die unterschiedlichen Tragfähigkeiten je nach Anschlagart!
Je nach Anschlagart ergeben sich unterschiedliche Tragfähigkeiten, die bei der Auswahl der geeigneten Anschlagpunkte zu berücksichtigen sind. Als Download zu diesem Angebot finden Sie deshalb eine ausführliche Tragkraft-Tabelle.
Zulässiger Temperaturbereich:
- unter -20°C ist ein Einsatz nicht zulässig
- von -20°C bis +200°C besteht volle Einsatztauglichkeit
Hinweise zur Verwendung:
Eine Gebrauchs- und Montageanleitung wird mit jedem Produkt beigefügt und steht ebenfalls aus Download bei uns zur Verfügung.
Andere Größen und Ausführungen auf Anfrage lieferbar.
Technische Änderungen und Irrtümer vorbehalten.
Downloads
Zu diesem Produkt stehen Ihnen folgende Dokumente als pdf-Dateien zum Download zur Verfügung:
Tragkraft-Tabelle herunterladen:
(Zum Download bitte auf ein Bild klicken)
Gebrauchsanleitung herunterladen:
