Anschlagwirbel FE.DSR M12 UP SWL 1,3t (SF 4:1)

SET=4Stück Anschlagwirbel mit Innengewinde FE.DSR M12 UP, Tragkraft 1,3t (SF 4:1)

SET=4Stück Anschlagwirbel mit Innengewinde FE.DSR M12 UP, Tragkraft 1,3t (SF 4:1)

Artikelnummer: 1561013000S04
EAN: 4251644816847
Kategorie: Anschlagwirbel Codipro FE.DSR

SET=4Stück CODIPRO Anschlagwirbel Typ FE.DSR M12 UP. Dreh- und schwenkbarer GRADUP-Anschlagpunkt mit Innengewinde M12, Tragkraft: 1050 kg (SF 5:1) bzw. 1300 kg (SF 4:1). 360° drehbar unter Last.

456,96 €

inkl. 19% gesetzlicher MwSt. ,

Lieferstatus: versandbereit in ca. 10 Werktagen

SET=4Stück Anschlagwirbel FE.DSR M12 UP, Tragkraft 1,3t (SF 4:1)

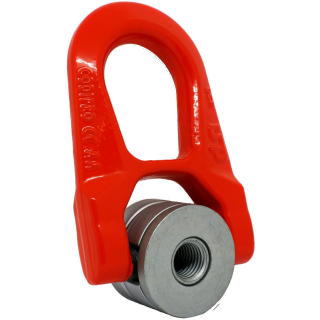

Der Anschlagwirbel FE.DSR ist ein dreh- und schwenkbarer Anschlagpunkt. Er besteht aus GRADUP-Stahl und ist zum Heben, Drehen und Transportieren von Lasten geeignet. Seine Dreh- und Schwenkfunktion ermöglicht eine perfekte Ausrichtung in die Zugrichtung. Der Anschlagwirbel FE.DSR ist um 180° schwenkbar und um 360° drehbar, mit einem Schraubenkopfschutz versehen und für Hebewinkel von 0° bis 90° zugelassen.

Der GRADUP Anschlagwirbel FE.DSR ist für jede Art von Hebevorgang (gerader Zug, mit Hebewinkel, Kippen, Drehen) geeignet und wegen seiner Vielseitigkeit besonders beliebt im Maschinen- und Anlagenbau. Nach Gebrauch kann der Anschlagpunkt bequem wieder entfernt werden und steht dann für den nächsten Einsatz bereit.

Weitere Produktinformation zum GRADUP-Anschlagwirbel Typ FE.DSR:

Drehbar unter Last (360° drehbar und 180° schwenkbar)
Reibungslose Drehung, Langzeit-Korrosionsschutz zwischen den Bauteilen
Korrosionsschutz auf Schraube und Lagerteilen durch Zink-Lamellen-Beschichtung
Standardmäßig metrisches Innengewinde M8 bis M22
Optional auf Anfrage auch mit Zollgewinde UNC 1/4"-20 bis UNC 7/8"-9
Jedes Gewinde mit Passwelle überprüft
Flexible und schnelle Befestigung (zwei Verschraubungsarten), Steg schützt Schraube vor Beschädigung
Sicherheitsfaktor (SF) 5 und Sicherheitsfaktor (SF) 4
Einzeln verpackt (inkl. Konformitätsbescheinigung und Bedienungsanleitung
Individueller Rückverfolgbarkeitscode

Details, die diesem Angebot zugrunde liegen, sind in der nachfolgenden Tabelle gelb unterlegt hervorgehoben.

Artikelnummer	Modell	Gewinde	Tragkraft		Standard	Anzugs-	Abmessungen im mm									Eigen-
			SF 5:1	SF 4:1	L(max)	moment	S	A	B	C	D	E	F	G	H	gewicht
			(t)	(t)	mm	Nm										kg
1561005000	FE.DSR M 8 UP	M 8 (x1,25)	0,40	0,50	45	6	20	45	40	45	53	38	17	76	13	0,9
1561009000	FE.DSR M 10 UP	M 10 (x1,5)	0,70	0,90	45	10	20	45	40	45	53	38	17	76	13	0,9
1561013000	FE.DSR M 12 UP	M 12 (x1,75)	1,05	1,30	45	15	20	45	40	45	53	38	17	76	13	0,9
1561018000	FE.DSR M 14 UP	M 14 (x2)	1,40	1,80	45	30	20	45	40	45	53	38	17	76	13	0,9
1561023000	FE.DSR M 16 UP	M 16 (x2)	2,00	2,30	45	50	20	45	40	45	53	38	17	76	13	0,9
1561023001	FE.DSR M 18 UP	M 18 (x2,5)	2,30	2,50	62	70	24	62	55	60	83	55	25	115	19	2,6
1561025000	FE.DSR M 20 UP	M 20 (x2,5)	2,50	2,50	62	100	24	62	55	60	83	55	25	115	19	2,6
1561045000	FE.DSR M 22 UP	M 22 (x2,5)	3,50	4,50	62	120	24	62	55	60	83	55	25	115	19	2,6

SF = Sicherheitsfaktor. Dauerrotation unter Last ist nicht zulässig!

Sicherheitsfaktor 5 und 4

CODIPRO zertifiziert und kennzeichnet diese Anschlagwirbel mit Sicherheitsfaktor 5 (SF 5:1), sodass sie weltweit, auch in Nordamerika, eingesetzt werden können. Es gilt deshalb zunächst prinzipiell die auf dem Artikel angezeigte Tragkraft mit SF 5. Um seine Produkte auch mit dem hier gebräuchlichen Sicherheitsfaktor 4 (SF 4:1) gem. EN 1677-1 nutzen zu können, stellt CODIPRO alle dafür notwendigen Informationen und Dokumente zur Verfügung.

Bitte beachten Sie die unterschiedlichen Tragfähigkeiten je nach Anschlagart!

Je nach Anschlagart ergeben sich unterschiedliche Tragfähigkeiten, die bei der Auswahl der geeigneten Anschlagpunkte zu berücksichtigen sind. Als Download zu diesem Angebot finden Sie deshalb eine ausführliche Tragkraft-Tabelle mit den Angaben für SF 5 und SF 4.
