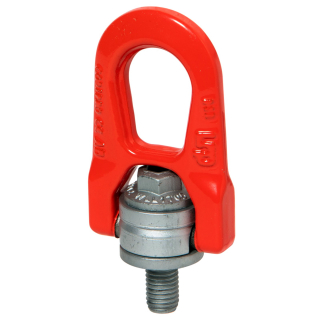

Anschlagwirbel DSR M5 UP, Tragkraft 0,1t (SF 4:1)
Die Wirbel-Ringschraube DSR ist ein dreh- und schwenkbarer Anschlagwirbel. Er besteht aus GRADUP-Stahl und ist zum Heben, Drehen und Transportieren von Lasten geeignet. Seine Dreh- und Schwenkfunktion ermöglicht eine perfekte Ausrichtung in die Zugrichtung. Der Anschlagwirbel DSR ist um 180° schwenkbar und um 360° drehbar, mit einem Schraubenkopfschutz versehen und für Hebewinkel von 0° bis 90° zugelassen.
Der GRADUP Anschlagwirbel DSR ist für jede Art von Hebevorgang (gerader Zug, mit Hebewinkel, Kippen, Drehen) geeignet und wegen seiner Vielseitigkeit besonders beliebt im Maschinen- und Anlagenbau. Nach Gebrauch kann der Anschlagpunkt bequem wieder entfernt werden und steht dann für den nächsten Einsatz bereit.
Weitere Produktinformation zum GRADUP-Anschlagwirbel Typ DSR:
- Drehbar unter Last (360° drehbar und 180° schwenkbar)
- Reibungslose Drehung, Langzeit-Korrosionsschutz zwischen den Bauteilen
- Korrosionsschutz auf Schraube und Lagerteilen durch Zink-Lamellen-Beschichtung
- Standardmäßig metrisches Gewinde M5 bis M42
- Optional auf Anfrage auch mit Zollgewinde UNC 1/4"-20 bis UNC 1 1/4"-7
- Jedes Gewinde mit Passwelle überprüft
- Flexible und schnelle Befestigung (zwei Verschraubungsarten), Steg schützt Schraube vor Beschädigung
- Sicherheitsfaktor (SF) 5 und Sicherheitsfaktor (SF) 4
- Einzeln verpackt (inkl. Konformitätsbescheinigung und Bedienungsanleitung
- Individueller Rückverfolgbarkeitscode
Details, die diesem Angebot zugrunde liegen, sind in der nachfolgenden Tabelle gelb unterlegt hervorgehoben.
| Artikelnummer |
Modell |
Gewinde |
Tragkraft |
Standard |
Anzugs- |
Abmessungen in mm |
Eigen- |
| |
|
|
SF 5:1 |
SF 4:1 |
L1 |
moment |
S1 |
S2 |
A |
B |
C |
D |
E |
F |
G |
H |
gewicht |
| |
|
|
(t) |
(t) |
mm |
Nm |
|
|
|
|
|
|
|
|
|
|
kg |
| 1560001000 |
DSR M 5 UP |
M 5 (x0,8) |
0,07 |
0,10 |
15 |
3 |
8 |
16 |
33 |
30 |
30 |
38 |
27 |
14 |
53 |
9,5 |
0,3 |
| 1560002000 |
DSR M 6 UP |
M 6 (x1) |
0,15 |
0,20 |
15 |
4 |
8 |
16 |
33 |
30 |
30 |
38 |
27 |
14 |
53 |
9,5 |
0,3 |
| 1560005000 |
DSR M 8 UP |
M 8 (x1,25) |
0,40 |
0,50 |
15 |
6 |
8 |
16 |
33 |
30 |
30 |
38 |
27 |
14 |
53 |
9,5 |
0,3 |
| 1560009000 |
DSR M 10 UP |
M 10 (x1,5) |
0,70 |
0,90 |
18 |
10 |
8 |
16 |
33 |
30 |
30 |
38 |
27 |
14 |
53 |
9,5 |
0,3 |
| 1560013000 |
DSR M 12 UP |
M 12 (x1,75) |
1,05 |
1,30 |
21 |
15 |
8 |
16 |
33 |
30 |
30 |
38 |
27 |
14 |
53 |
9,5 |
0,3 |
| 1560018000 |
DSR M 14 UP |
M 14 (x2) |
1,40 |
1,80 |
23 |
30 |
8 |
20 |
45 |
40 |
45 |
53 |
38 |
17 |
76 |
13 |
0,9 |
| 1560023000 |
DSR M 16 UP |
M 16 (x2) |
2,00 |
2,30 |
27 |
50 |
8 |
20 |
45 |
40 |
45 |
53 |
38 |
17 |
76 |
13 |
0,9 |
| 1560023001 |
DSR M 18 UP |
M 18 (x2,5) |
2,30 |
2,30 |
27 |
70 |
8 |
20 |
45 |
40 |
45 |
53 |
38 |
17 |
76 |
13 |
0,9 |
| 1560025000 |
DSR M 20 2t5 UP |
M 20 (x2,5) |
2,50 |
2,50 |
30 |
100 |
8 |
20 |
45 |
40 |
45 |
53 |
38 |
17 |
76 |
13 |
0,9 |
| 1560032000 |
DSR M 20 3t2 UP |
M 20 (x2,5) |
2,90 |
3,20 |
25 |
100 |
14 |
24 |
62 |
55 |
60 |
83 |
55 |
25 |
115 |
19 |
2,6 |
| 1560045000 |
DSR M 22 UP |
M 22 (x2,5) |
3,50 |
4,50 |
33 |
120 |
14 |
24 |
62 |
55 |
60 |
83 |
55 |
25 |
115 |
19 |
2,6 |
| 1560055000 |
DSR M 24 UP |
M 24 (x3) |
4,40 |
5,50 |
36 |
160 |
14 |
24 |
62 |
55 |
60 |
83 |
55 |
25 |
115 |
19 |
2,6 |
| 1560060000 |
DSR M 27 UP |
M 27 (x3) |
5,70 |
6,00 |
40 |
200 |
14 |
24 |
62 |
55 |
60 |
83 |
55 |
25 |
115 |
19 |
2,7 |
| 1560063000 |
DSR M 30 6t3UP |
M 30 (x3,5) |
6,00 |
6,30 |
45 |
250 |
14 |
24 |
62 |
55 |
60 |
83 |
55 |
25 |
115 |
19 |
2,7 |
| 1560080000 |
DSR M 30 8t UP |
M 30 (x3,5) |
6,70 |
8,00 |
45 |
250 |
14 |
30 |
80 |
77 |
78 |
98 |
71 |
26 |
141 |
28 |
5,4 |
| 1560085000 |
DSR M 36 UP |
M 36 (x4) |
8,00 |
8,50 |
54 |
320 |
14 |
30 |
80 |
77 |
78 |
98 |
71 |
26 |
141 |
28 |
5,4 |
| 1560090000 |
DSR M 42 UP |
M 42 (x4,5) |
8,50 |
9,00 |
63 |
400 |
14 |
30 |
80 |
77 |
78 |
98 |
71 |
26 |
141 |
28 |
5,5 |
SF = Sicherheitsfaktor. Dauerrotation unter Last ist nicht zulässig!
Sicherheitsfaktor 5 und 4
CODIPRO zertifiziert und kennzeichnet diese Wirbelringschrauben mit Sicherheitsfaktor 5 (SF 5:1), sodass sie weltweit, auch in Nordamerika, eingesetzt werden können. Es gilt deshalb zunächst prinzipiell die auf dem Artikel angezeigte Tragkraft mit SF 5. Um seine Produkte auch mit dem hier gebräuchlichen Sicherheitsfaktor 4 (SF 4:1) gem. EN 1677-1 nutzen zu können, stellt CODIPRO alle dafür notwendigen Informationen und Dokumente zur Verfügung.
Bitte beachten Sie die unterschiedlichen Tragfähigkeiten je nach Anschlagart!
Je nach Anschlagart ergeben sich unterschiedliche Tragfähigkeiten, die bei der Auswahl der geeigneten Anschlagpunkte zu berücksichtigen sind. Als Download zu diesem Angebot finden Sie deshalb eine ausführliche Tragkraft-Tabelle mit den Angaben für SF 5 und SF 4.
Zulässiger Temperaturbereich:
- unter -20°C ist ein Einsatz nicht zulässig
- von -20°C bis +200°C besteht volle Einsatztauglichkeit
Hinweise zur Verwendung:
Eine Gebrauchs- und Montageanleitung wird mit jedem Produkt beigefügt und steht ebenfalls aus Download bei uns zur Verfügung.
Andere Größen und Ausführungen auf Anfrage lieferbar.
Technische Änderungen und Irrtümer vorbehalten.
Info zum Produkt per Video
In diesem Video erhalten Sie wichtige Hinweise, die beim Einsatz der Anschlagwirbel zu beachten sind.
Downloads
Zu diesem Produkt stehen Ihnen folgende Dokumente als pdf-Dateien zum Download zur Verfügung:
Tragkraft-Tabelle herunterladen:
(Zum Download bitte auf ein Bild klicken)
Gebrauchsanleitung herunterladen:
