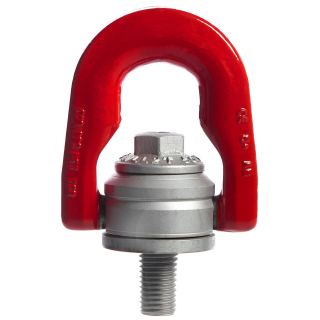

Doppelwirbel Anschlagpunkt DSP M20, SWL 2,5t (SF 5:1)
Die Wirbel-Ringschraube DSP ist ein dreh- und schwenkbarer Doppelwirbel-Anschlagpunkt. Der Anschlagwirbel ist bestimmt zum Heben, Drehen und Transportieren von Lasten. Seine Dreh- und Schwenkfunktion ermöglicht eine perfekte Ausrichtung in die Zugrichtung. Der Anschlagwirbel DSP ist um 180° schwenkbar und um 360° drehbar und für Hebewinkel von 0° bis 90° zugelassen.
Der Anschlagpunkt DSP ermöglicht den Einsatz von weiterem Anschlagmittelzubehör. Zum Beispiel indem ein Seil durchgeführt wird, oder ein großer Schäkel zum Einführen von Haken verwendet wird, die nicht proportional zum Anschlagpunkt sind, usw.. Nach Gebrauch kann der Anschlagpunkt bequem entfernt werden und steht dann sofort wieder für den nächsten Einsatz bereit.
Weitere Produktinformation zum Doppelwirbel-Anschlagpunkt Typ DSP:
- Drehbar unter Last (360° drehbar und 180° schwenkbar)
- Standardmäßig metrisches Gewinde M8 bis M20
- Optional auf Anfrage auch mit Zollgewinde UNC 5/16"-18 bis UNC 3/4"-10
- Jedes Gewinde mit Passwelle überprüft
- Flexible und schnelle Befestigung (zwei Verschraubungsarten, Maul- oder Inbusschlüssel)
- Sicherheitsfaktor (SF) 5:1
- Einzeln verpackt (inkl. Konformitätsbescheinigung und Bedienungsanleitung
- Individueller Rückverfolgbarkeitscode
Details, die diesem Angebot zugrunde liegen, sind in der nachfolgenden Tabelle gelb unterlegt hervorgehoben.
| Artikelnummer |
Modell |
Gewinde |
Tragkraft |
Standard |
Dreh- |
Abmessungen in mm |
Eigen- |
| |
|
|
SF 5:1 |
L1 |
moment |
S1 |
S2 |
A |
B |
C |
D |
E |
F |
G |
gewicht |
| |
|
|
(t) |
mm |
Nm |
|
|
|
|
|
|
|
|
|
kg |
| 1577004000 |
DSP M 8 |
M 8 (x1,25) |
0,40 |
15 |
6 |
8 |
16 |
33 |
56 |
30 |
19 |
19 |
58 |
9,5 |
0,3 |
| 1577007000 |
DSP M 10 |
M 10 (x1,5) |
0,70 |
18 |
10 |
8 |
16 |
33 |
56 |
30 |
19 |
19 |
58 |
9,5 |
0,3 |
| 1577010500 |
DSP M 12 |
M 12 (x1,75) |
1,05 |
21 |
15 |
8 |
16 |
33 |
56 |
30 |
19 |
19 |
58 |
9,5 |
0,3 |
| 1577014000 |
DSP M 14 |
M 14 (x2) |
1,40 |
23 |
30 |
8 |
20 |
45 |
81 |
45 |
25 |
27 |
79 |
13 |
0,9 |
| 1577020000 |
DSP M 16 |
M 16 (x2) |
2,00 |
27 |
50 |
8 |
20 |
45 |
81 |
45 |
25 |
27 |
79 |
13 |
0,9 |
| 1577023000 |
DSP M 18 |
M 18 (x2,5) |
2,30 |
27 |
70 |
8 |
20 |
45 |
81 |
45 |
25 |
27 |
79 |
13 |
0,9 |
| 1577025000 |
DSP M 20 |
M 20 (x2,5) |
2,50 |
30 |
100 |
8 |
20 |
45 |
81 |
45 |
25 |
27 |
79 |
13 |
0,9 |
SF = Sicherheitsfaktor. Dauerrotation unter Last ist nicht zulässig!
Bitte beachten Sie die unterschiedlichen Tragfähigkeiten je nach Anschlagart!
Je nach Anschlagart ergeben sich unterschiedliche Tragfähigkeiten, die bei der Auswahl der geeigneten Anschlagpunkte zu berücksichtigen sind. Als Download zu diesem Angebot finden Sie deshalb eine ausführliche Tragkraft-Tabelle.
Zulässiger Temperaturbereich:
- unter -20°C ist ein Einsatz nicht zulässig
- von -20°C bis +200°C besteht volle Einsatztauglichkeit
Hinweise zur Verwendung:
Eine Gebrauchs- und Montageanleitung wird mit jedem Produkt beigefügt und steht ebenfalls aus Download bei uns zur Verfügung.
Andere Größen und Ausführungen auf Anfrage lieferbar.
Technische Änderungen und Irrtümer vorbehalten.
