Ratschlastspanner mit Verkürzungshaken für textile Zurrketten 30/8

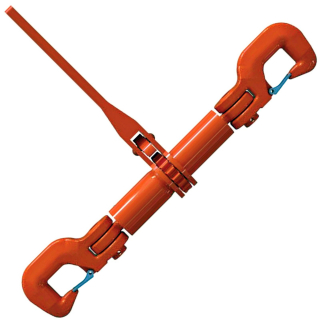

Ratschenspanner Typ DoRa mit Ausdrehsicherung und beiderseits Verkürzungshaken DoNova® VKH200. Diese Ratschlastspanner sind Spannelemente zum speziellen Gebrauch in textilen Zurrketten DoNova® PowerLash. Dabei werden die Verkürzungshaken des Spanners beliebig in der Hakenkette positioniert.
Die neuartige Konstruktion dieses Spanners ermöglicht ein bisher einzigartigen Verhältnis zwischen Spannweg und Baulänge. Statt zwei gleich konstruierter Gewindespindeln, die beim geschlossenen Spanner „gegeneinander“ gedreht werden, hat der DoRa-Ratschlastspanner zwei unterschiedliche Spannspindeln. Eine Spindel hat einen größeren Durchmesser und ist innen hohl, die andere hat einen kleineren Durchmesser und passt in den Hohlraum der größeren Spindel. Im geschlossenen (eingefahrenen) Zustand ist eine Spindel in die andere eingedreht.
Besondere Vorteile der DoRa Ratschlastspanner
- Geringerer Kraftaufwand durch extra langen Spannweg
- Durch Kompaktheit auch bei engen Platzverhältnissen einsetzbar
- Einfaches Nachspannen durch Spannweg-„Reserven“
- Schnelleres Handling steigert die Effizienz
DoRa Ratschenspanner dürfen NICHT zum Heben eingesetzt werden.

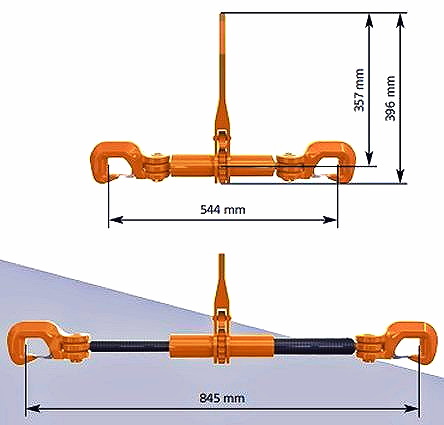

Maße und Gewichte, die diesem Angebot zugrunde liegen, sind in der nachfolgenden Tabelle farblich (gelb) unterlegt hervorgehoben.
Artikel- |
Zurrkraft |
Für textile Kette |
Normale |
Länge |
Länge |
Spann- |
Hebel- |
Eigen- |
nummer |
(LC) |
DoNova®
|
Spannkraft |
geschlossen |
geöffnet |
bereich |
länge |
gewicht |
|
kN |
Typ |
(STF) daN |
mm |
mm |
mm |
mm |
kg |
4173010025 |
100 |
25/8 |
- |
484 |
757 |
273 |
360 |
6,1 |
4174016030 |
160 |
30/8 |
- |
544 |
845 |
301 |
357 |
10,3 |
Technische Änderungen und Irrtümer vorbehalten.
Versandgewicht: |
10,30 kg
|
Artikelgewicht: |
10,30 kg
|
