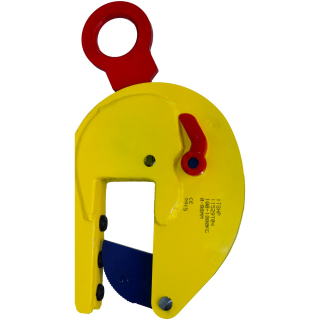

Hollandprofil Hebeklemme Terrier "1 TSHP" / SWL: 1t
Die Hebeklemme "1 TSHP" ist ein Lastaufnahmemittel zum vertikalen (aufrechten) Transport von Schiffbaustrukturen, Stahlplatten und anderen Werkstücken mit Holland-Profil (HP). Die Klemme ist speziell für das Heben und Bewegen von Strukturen mit HP entwickelt worden.
Beim Heben größerer Abschnitte sollten min. zwei Klemmen an einer Traverse eingesetzt werden!.
Merkmale und Vorteile der Hebeklemme Typenreihe Terrier TSHP:
- Standardmäßig ausgestattet mit drei Zahnkreisen (Festbacken) für zusätzlich starke Klemmkraft
- Außer für Hollandprofile auch als Hebeklemme mit großem Greifbereich nützlich
- Einfache Handhabung von Werkstücken in und aus der Drehbank dank besonders kleiner W-Dimension (siehe Zeichnung)
- Immer mit einem Sicherheitsmechanismus ausgestattet, der sicherstellt, dass die Klemme beim Anlegen von Hebekraft und beim Absenken der Last nicht verrutscht
- Mit einem Hebelverschluß ausgestattet, der im geschlossenen Zustand die Arretierung am Werkstück gewärhrleistet
- Robust verschweißtes Schwerlast-Klemmengehäuse, aber schlank im Design und leicht und einfach in der Handhabung
- Die Klemmen sind wartungsfrei, Verschleißteile können im Bedarfsfall einfach ausgetauscht werden
Bitte beachten Sie vor dem Einsatz der Hebeklemme:
- Es ist für sicheren Betrieb der Klemme eine Mindestlast von 10% der Tragfähigkeit erforderlich!
- Die Oberflächenhärte des Transportgutes darf den Härtegrad HRC 37 / 345 Hb nicht überschreiten !
Details, die diesem Angebot zugrunde liegen, sind in der nachfolgenden Tabelle gelb unterlegt hervorgehoben.
Artikelnummer |
Modell |
Tragkraft |
Greifbereich |
Abmessungen in mm |
Gewicht |
|
|
kg/Stück |
(R)mm |
S |
T |
U |
V |
W |
X |
Y |
kg |
1726010000 |
1 TSHP |
1000 |
0-80 |
207 |
70 |
520 |
257 |
41 |
68 |
16 |
19 |
1726015000 |
1,5 TSHP |
1500 |
0-80 |
207 |
70 |
520 |
257 |
41 |
68 |
16 |
19 |
1726015001 |
1,5 TSHP-A |
1500 |
0-155 |
160 |
70 |
523 |
256-333 |
62 |
66 |
16 |
18 |
Andere Ausführungen auf Anfrage lieferbar.
Technische Änderungen und Lieferung in einer anderen Farbe vorbehalten.
Tragkraft: |
501 - 1000 kg |
Versandgewicht: |
19,00 kg
|
Artikelgewicht: |
19,00 kg
|
Video Anleitung zu Terrier TSHP
p>In dem
Video wird der richtige
Umgang und das
Anwenden, in einer anschaulichen
Gebrauchsanleitung für die Hebeklemme Terrier TSHP erklärt.
