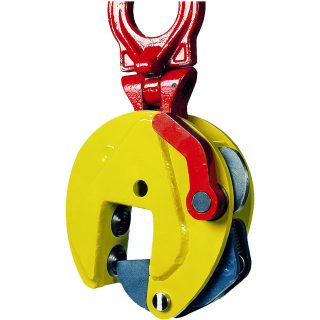

Hebeklemme Vertikalklemme TERRIER TSHPU TK:5t Greifbereich:0-45mm

Artikelnummer: 1727050000
EAN: 4251644816595
Kategorie: Hebeklemmen TERRIER TSHP-U

Hebeklemme Typ Terrier "TSHPU" mit Schwenköse und Sicherheitsarretierung. Speziell für das vertikale Heben, Handhaben und Transportieren von Schiffsbaukonstruktionen, Stahlplatten und anderen Strukturen mit Holland-Profil (HP) aus allen Positionen. Das Modell "5 TSHPU" hat einen Greifbereich von 0-45mm. Tragkraft 5000kg. Es ist eine Mindestbelastung von 10% der max. Tragkraft erforderlich!

1.432,52 €

inkl. 19% gesetzlicher MwSt. ,

Lieferstatus: versandbereit in ca. 4 Wochen

Stk

Hollandprofil Hebeklemme Terrier "5 TSHPU" / SWL: 5t

Die Hebeklemme "5 TSHPU" ist ein Lastaufnahmemittel zum vertikalen (aufrechten) Transport von Schiffbaustrukturen, Stahlplatten und anderen Werkstücken mit Holland-Profil (HP). Die Klemme ist speziell für das Heben und Bewegen von Strukturen mit HP entwickelt worden. Der Tragring mit Kardangelenk ermöglicht die Lastaufnahme aus verschiedenen Winkeln.

Beim Heben größerer Abschnitte sollten min. zwei Klemmen an einer Traverse eingesetzt werden!.

Merkmale und Vorteile der Hebeklemme Typenreihe Terrier TSHPU:

Standardmäßig ausgestattet mit zwei Zahnkreisen (Festbacken) für zusätzlich starke Klemmkraft
Außer für Hollandprofile auch als Hebeklemme mit großem Greifbereich nützlich
Der als Schwenköse ausgelegte Tragring ermöglicht universelle Hebeflexibilität aus unterschiedlichen Positionen
Diese Tragring-Konstruktion garantiert in jeder Position einen Griff mit Druck, selbst beim seitlichen Heben von bis zu 90°. Bitte beachten Sie, dass bei Winkeln von über 45° Reduktionen der Tragfähigkeit zu berücksichtigen sind (siehe Abbildung)
Immer mit einem Sicherheitsmechanismus ausgestattet, der sicherstellt, dass die Klemme beim Anlegen von Hebekraft und beim Absenken der Last nicht verrutscht
Mit einem Hebelverschluß ausgestattet, der im geschlossenen Zustand die Arretierung am Werkstück gewärhrleistet
Robust verschweißtes Schwerlast-Klemmengehäuse, aber schlank im Design und leicht und einfach in der Handhabung
Die Klemmen sind wartungsfrei, Verschleißteile können im Bedarfsfall einfach ausgetauscht werden

Bitte beachten Sie vor dem Einsatz der Hebeklemme:

Es ist für sicheren Betrieb der Klemme eine Mindestlast von 10% der Tragfähigkeit erforderlich!
Die Oberflächenhärte des Transportgutes darf den Härtegrad HRC 37 / 345 Hb nicht überschreiten !

Details, die diesem Angebot zugrunde liegen, sind in der nachfolgenden Tabelle gelb unterlegt hervorgehoben.

Artikelnummer	Modell	Tragkraft	Greifbereich	Abmessungen in mm							Gewicht
		kg/Stück	(R)mm	S	T	U	V	W	X	Y	kg
1727030000	3 TSHPU	3000	0-35	93	70	369	182	58	54	16	8
1727050000	5 TSHPU	5000	0-45	110	70	434	228	58	86	20	17,3

Andere Ausführungen auf Anfrage lieferbar.

Technische Änderungen und Lieferung in einer anderen Farbe vorbehalten.
