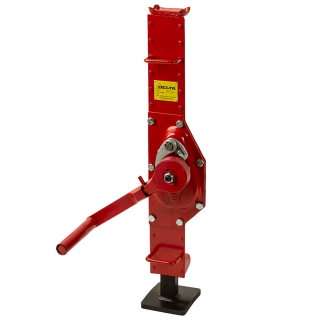

Stahlwinde Modell "Delta DKRL" / Hubkraft: 5000 kg
Zahnstangenwinde mit sich hebendem Gehäuse. Ein mechanischer Heber mit Hubklaue und Ratschenkurbel. Niedrige Ansetzhöhe der Hubklaue. Sicheres Halten und Ablassen der Last durch doppelte Sperrklinken. Stabiler Stützfuß für hohe Standsicherheit. Kurbelhebel zur höheren Sicherheit umklappbar.
Die Ratschenkurbel (Raku) hat den Vorteil, dass keine vollen Kurbelumdrehungen notwendig sind, um die sich hebende Winde zu betätigen. Das ermöglicht einen Einsatz auch unter beengten Arbeitsumgebungen.
Maße und Gewichte, die diesem Angebot zugrunde liegen, sind in der nachfolgenden Tabelle farblich (gelb) unterlegt hervorgehoben.
Artikelnummer |
1012015001 |
1012030001 |
1012050001 |
1012100001 |
Tragfähigkeit (Kopf) kg |
1500 |
3000 |
5000 |
10000 |
Tragfähigkeit (Klaue) kg |
1050 |
2100 |
3500 |
7000 |
Prüflast (kN) |
16,5 |
33 |
55 |
110 |
Nutzhub (mm) |
300 |
355 |
330 |
360 |
Handkraft bei Volllast (N) |
190 |
196 |
235 |
431 |
A (mm) |
77 |
84 |
106 |
122 |
B (mm) |
605 |
720 |
735 |
795 |
C (mm) |
100 |
130 |
140 |
140 |
D (mm) |
55 |
65 |
70 |
90 |
E (mm) |
40 |
48 |
65 |
74 |
F (mm) |
74 |
89 |
97 |
115 |
G (mm) |
55 |
55 |
60 |
70 |
H (mm) |
110 |
140 |
175 |
175 |
J (mm) |
126 |
126 |
126 |
250 |
Eigengewicht (kg) |
11 |
22 |
29 |
47 |
WLL (Working Load Limit) = Tragkraft (Kapazität)
Handkraft = Kraftaufwand der notwendig ist, um bei voller Last die Kurbel zu drehen.
Andere Ausführungen auf Anfrage lieferbar.
Technische Änderungen und Lieferung in einer anderen Farbe vorbehalten.
Hubbereich: |
330 mm |
Mindestbauhöhe: |
730 mm |
Tragkraft: |
5.000 kg |
Versandgewicht: |
29,00 kg
|
Artikelgewicht: |
29,00 kg
|
