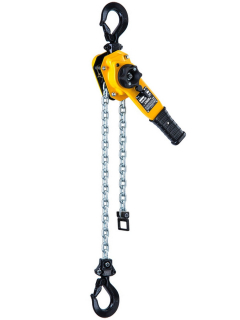

Handhebelzug Yale UNOplus-A 1500, Tragkraft 1,5t Hub wählbar

Artikelnummer: 1172015000-V

Ketten-Hebelzug Typ YALE UNOplus-A in bewährter Industriequalität. Geeignet zum Heben, Ziehen und Spannen von Lasten. Tragkraft 1500kg. Besonderheit: Dieser Hebelzug ist auch geeignet und speziell gekennzeichnet für den Einsatz in der Ladungssicherung nach EN 12195! Der Grundpreis bezieht sich auf Ausstattung mit Lastkette für eine Hubhöhe von 1,5 m. Andere Hubhöhen bis 6m sind gegen Aufpreis wählbar.
Bitte Bubhöhe wählen:

ab 356,17 €

inkl. gesetzlicher MwSt.

Lieferstatus: versandbereit in ca. 10 Werktagen

Dieses Produkt hat Varianten. Wählen Sie bitte die gewünschte Variante aus.


Beschreibung

Handhebelzug Yale UNOplus-A 1500, Tragkraft 1,5t

Der Hebelzug UNOplus - Series A ist ein vielseitiges Gerät zum Heben, Ziehen und Spannen von Lasten. Seine kompakte Bauweise, die robuste Stahlblech-Konstruktion, die leichtgängige Kettenfreischaltung und das reduzierte Gewicht machen den Hebel-Kettenzug UNOplus - Series A zu einem handlichen und vielseitig verwendbaren Gerät.

Dieser Hebelzug ist auch geeignet und speziell gekennzeichnet für den Einsatz in der Ladungssicherung nach EN 12195.

Ausstattung und Verarbeitung:

  • Anwenderfreundlich weil geringer Kraftaufwand am Handhebel durch optimierte Getriebeübersetzung und verbesserte Lagerung im Gehäusedeckel.
  • Die Lastdruckbremse nach dem Prinzip des Patentes von Thomas Weston von 1875 sorgt für sicheren Halt der Last.
  • Das robuste Stahlgehäuse hält harter Beanspruchung auch im Aussenbereich stand.
  • Durch die leichtgängige Kettenfreischaltung ist schnelles Anschlagen der Last bzw. Durchziehen des Laststranges (Hakenseite) ist auch bei einhändiger Bedienung möglich. Die Konstruktion des Kettenfreischaltungshebels verhindert ein versehentliches Freischalten unter Last. Das gegossene Kettenendstück ermöglicht einfaches und sicheres Greifen der Kette für das Positionieren im Freischaltmodus und verhindert, dass die Kette ins Gehäuse eindringen und das Gerät blockieren kann.
  • Die Lastkette läuft auf dem Lastkettenrad und wird zusätzlich durch die geschlossene Lastkettenführung zuverlässig gegen ein unbeabsichtigtes Herausrutschen gesichert.
  • Der bequeme Gummigriff sorgt für zusätzlichen Schutz gegen Abrutschen.
  • Kettenführung, Kettenstreifer und Teile der Bremse sind verzinkt und gelbchromatiert, das gewährleistet zusätzlichen Korrosionsschutz bei Arbeiten in rauen Umgebungen.
  • Geschmiedete Trag- und Lasthaken aus alterungsbeständigem hochlegierten Vergütungsstahl öffnen sich bei Überlastung ohne zu brechen, gegossene Sicherheitsbügel bieten eine zuverlässige und sichere Lastaufnahme. Die verschraubten Hakenkupplungen ermöglichen eine einfache Wartung.

Technische Daten

Angaben, die diesem Angebot zugrunde liegen, sind in den nachfolgenden Tabellen farblich (gelb) unterlegt hervorgehoben.

Artikelnummer Modell Trag- Ketten- Anzahl Hub bei einer Hubkraft Gewicht bei
  kraft abmesung Ketten- Hebelumdrehung bei Nennlast Normalhub (1,5m)
  kg (d x t) mm stränge mm daN kg
11720075..** UNOplus-A 750 750 5,6 x 17,1 1 27 22 6,3
11720150.. UNOplus-A 1500 1500 7,1 x 21 1 22 35 9,2
11720300.. UNOplus-A 3000 3000 10 x 28 1 20 40 16,9
11720600.. UNOplus-A 6000 6000 10 x 28 2 10 43 28,6

Sicherheitsfaktor 4:1

** = Bestellbeispiel: Sie möchten einen Hebelzug mit 1,5m Hub bestellen. Die Artikelnummer wäre dann z.B. 1172007501. Bei 3m Hub 1172007503, etc..

Abmessungen

Artikelnummer Trag- Trag- A B C D E F G H J K L
  kraft kraft min
  kg kg mm mm mm mm mm mm mm mm mm mm mm
11720075..** UNOplus-A 750 750 312 20 27 18 267 121 40 81 144 53 91
11720150.. UNOplus-A 1500 1500 375 26 31 21 267 146 51 95 164 68 96
11720300.. UNOplus-A 3000 3000 445 37 40 28 376 180 57 123 193 83 110
11720600.. UNOplus-A 6000 6000 563 45 47 35 376 232 71 161 193 83 110

Andere Ausführungen auf Anfrage lieferbar.

Technische Änderungen und Irrtümer vorbehalten.


Ausführung/Modell: YALE - UNOplus A
Tragkraft: 1.500 kg
