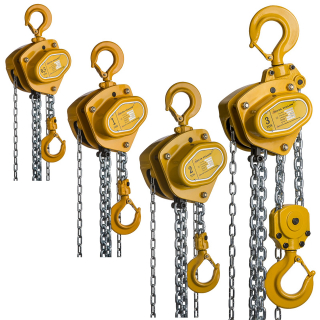

Handkettenzug DELTA Yellow Tragkraft 0,5t Hub 3m

Handkettenzug DELTA Yellow Tragkraft von 0,5t-3t, Hubhöhe bis 10m

Artikelnummer: 1542Mix
Kategorie: Angebote

Stirnradflaschenzug Typ Delta-Yellow mit Tragkraft wählbar von 0,5t - 3t, Hubhöhe von 3m bis 10m. Die Länge der Handkette (Bedienhöhe) ist immer der Hubhöhe angepaßt. Gehäusefarbe: GELB

Tragkraft
Hub-Höhe

102,34 €

inkl. 19% gesetzlicher MwSt. , zzgl.

Lieferstatus: versandbereit in ca. 3 - 5 Werktagen

Dieses Produkt hat Varianten. Wählen Sie bitte die gewünschte Variante aus.

Hand-Kettenzug "DELTA Yellow" /
Tragkraft wählbar: 500 kg bis 3000 kg
Hubhöhe wählbar: 3m 6m 10m

Manuell zu betätigender Kettenzug (Stirnradflaschenzug). Der Handkettenzug "DELTA Yellow" ist das neue Basismodell in der Baureihe der DELTA-Kettenzüge. Dieser robuste Stirnradflaschenzug überzeugt auch durch solide Industriequalität, kompakte Bauweise und leichte Handhabung.

Funktionsweise

Mittels einer Handkette wird das Kettenrad bewegt, wodurch die Last an der Lastkette gehoben oder gesenkt wird. Gehalten wird die Last durch das Stirnradgetriebe.

Eigenschaften:

Wartungsfreundliches Design.
Bremse und Getriebe sind einfach zugänglich.
Getriebe geführt von hochwertigen Lagern.
Automatische Lastdruckbremse beim Heben und Senken
Präzisionsgefertigte Wellen, Kettennuß und Zahnräder für reibungslosen Betrieb.
Hochfestes Doppelgehäuse bietet Schutz vor Staub und Wasser.
Robustes Gehäuse, hält äußeren Stößen stand, ohne die Ausrichtung der Lager zu beschädigen.
Lieferbar mit Tragkräften von 0,5t bis 20t

Hubhöhe: wählbar von 3,0 m bis 10,0 m

Der Preis basiert auf einer Hubhöhe von 3 m. Andere Längen (Hubhöhen) sind bis 10m gegen Mehrpreis wählbar. Die Länge der Handkette (Bedienhöhe) ist immer der Hubhöhe angepaßt, und zwar so, dass die Handkette im Idealfall etwa 1m vom Boden entfernt endet. Dies erleichtert die Bedienbarkeit.

Technische Spezifikation

Haken:	Geschmiedete Stahlhaken mit stabiler Hakensicherung
Lastkette:	verzinkte Lastkette nach EN 818-7-T
ATEX-Bereich:	nicht geeignet zum Einsatz in explosionsgefährdeten Bereichen
Einsatztemperatur:	-10° C bis +60° C
DGUV / BGV Lasttyp:	Nur für Güter. Darf nicht zum Heben von Personen verwendet werden!

Sicherheit

Überlastschutz:	Kein Überlastschutz
Bremse:	Selbstständige Sicherheits-Lastdruckbremse mit doppelten Bremsscheiben und Sperrklinken.

Abmessungen

Maße und Gewichte, die diesem Angebot zugrunde liegen, sind in der nachfolgenden Tabelle aufgeführt

Artikelnummer	Trag-	Anzahl	Ketten	Hubkraft	Haspelweg	A	B	C	D	K	Eigengewicht	Mehr-Gewicht
	kraft	Last-	stärke	bei Volllast	für 1m Hub					(E)	bei 3 m Hub	je Meter Hub
	kg	ketten	mm	N	m	mm	mm	mm	mm	mm	kg	kg
15420050..*	500	1	6 x 18	200	34	138	137	270	35	28	9,8	1,7
15420100..	1000	1	6 x 18	320	42	147	162	317	36	26	11,9	1,7
15420200..	2000	1	8 x 24	365	73	170	194	414	43	32	18,5	2,4
15420300..	3000	2	8 x 24	385	112	170	220	465	50	37	25,1	3,9
15420500..	5000	2	10 x 30	435	164	190	288	618	64	46	39,6	5,5
15421000..	10000	4	10 x 30	435	327	190	384	798	85	50	79,4	10,1
15422000..	20000	8	10 x 30	435 x 2	327 x 2	209	625	890	110	81	164	19,4

Sicherheitsfaktor 4:1

* = Die letzen 2 Ziffern einer Artikelnummer bezeichnen die Hubhöhe.
Beispiel: 15420050.. mit 3 Metern Hubhöhe wird zu Artkelnummer 1542005003
