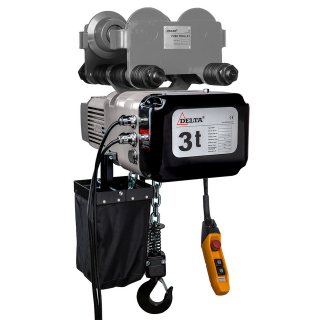

Elektrokettenzug DTY 3,0t mit Handfahrwerk, 1-Speed 400V

Elektrokettenzug DTY 3,0t mit Handfahrwerk, 1-Speed 400V

Artikelnummer: 1427030100-V
Kategorie: Elektrokettenzug Delta-DTY 400V

Elektro-Kettenzug Typ Delta-DTY 400 Volt mit Handfahrwerk. Eine Hubgeschwindigkeit (1-Speed), Tragkraft 3000kg, komplett mit passendem Kettenspeicher. Robustes Hebezeug für den stationären Einsatz in der Industrie. In der Grundausstattung sind Lastketten für 3m Hub enthalten. Gegen Aufpreis kann alternativ auch 6m oder 10m Hub ausgewählt werden.

Hubhöhe

3.080,91 €

inkl. 19% gesetzlicher MwSt. ,

Lieferstatus: versandbereit in ca. 3 - 5 Werktagen

Dieses Produkt hat Varianten. Wählen Sie bitte die gewünschte Variante aus.

400V E-Kettenzug Typ DTY, 1-Speed, Tragkraft 3000kg

Das Modell Delta-DTY setzt sich zusammen aus dem Elektrokettenzug Typ Delta-DTS und einem fest damit verbundenen Handfahrwerk. Ein robuster Kettenzug für den stationären Einsatz im Betrieb, in der Werkstatt und in vielen anderen industriellen Einsatzgebieten. Es ist eine Stromversorgung mit 400V erforderlich.

In dieser Ausführung verfügt der E-Kettenzug Delta-DTY über eine Hubgeschwindigkeit. (1-Speed / singlespeed). Das Handfahrwerk wird manuell auf dem Träger bewegt und dadurch in Position gebracht. Der Basispreis bezieht sich auf eine Hubhöhe von 3m. Gegen Aufpreis können auch die Hubhöhen 6m oder 10m beim Kauf ausgewählt werden.

Funkfernsteuerung als Kaufoption

Für Elektrokettenzüge Typ Delta DTY (1-Speed) bieten wir problemlos selbst anschließbare Funkfernbedienungen an, und zwar für ein einzelnes Gerät, aber auch als Synchronsteuerung für den gleichzeitigen Betrieb von zwei und sogar vier Elektrokettenzügen..

Die Funksteuerungen werden einfach dort eingestöpselt, wo sonst das Steuerkabel mit dem Kettenzug verbunden wird. Das funktioniert unkompliziert über "Plug & Play". Die Funkfernbedienungen können hier bei uns im Shop separat geordert werden.

Eigenschaften des Elektrokettenzuges

Robuste Bauweise mit Aluminiumgehäuse
Ausgelegt für eine Vielzahl von industriellen Anwendungen
Schwenkbarer Lasthaken mit stabiler Hakensicherung
Leichte Demontage zu Wartungszwecken
Steuereinheitmit SIEMENS-Relais inkl. Hauptschütz
Permanent geschmiertes Getriebe sorgt für reibungslosen und geräuscharmen Betrieb
Geliefert mit Handtaster an Steuerkabel, kurzem Stromkabel und Kettenspeicher

Eigenschaften des Elektrofahrwerkes

Handfahrwerk mit niedriger Bauhöhe, fest verbunden mit dem Elektrokettenzug
Stützräder für sicheres Fahren entlang des Trägers
Sicherheitsbügel als Absturzsicherung, Radbruch- und Aufprallschutz
Zusätzlich ausgestattet mit Kippschutz
Dauerhaft geschmierte, kugelgelagerte Räder für sanftes und gleichmäßiges Verfahren
Ausgelegt für die meisten handelsüblichen I- und H-Trägerprofile

Technische Daten:

Maße und Gewichte, die diesem Angebot zugrunde liegen, sind in der nachfolgenden Tabelle farblich (gelb) unterlegt hervorgehoben.

Artikel-	Trag-	Lastkette	Anzahl	Hubgeschwindigkeit		Motorleistung	Kurven-	Rad-	Träger-	Eigengewicht
nummer	kraft	EN818-7-DT	Ketten-	Haupthub	Feinhub	Hubwerk	radius	Ø	breite	3m Hub	+ Hub/m
	kg	(d x t)	stränge	m/min**	m/min	kW	min. m	mm	mm	kg	kg
14270020..*	250	5 x 15	1	7	-,-	0,45	2,5	68	74-300	64	0,7
14270025..	250	5 x 15	1	7	2,3	0,45 / 0,15	2,5	68	74-300	72	0,7
14270051..	500	6,3 x 19	1	7,6	-,-	0,9	2,5	68	74-300	65	0,9
14270052..	500	6,3 x 19	1	7,6	2,5	0,9 / 0,3	2,5	68	74-300	73	0,9
14270101..	1000	8 x 24	1	5	-,-	1,1	2,5	68	74-300	67	1,5
14270102..	1000	8 x 24	1	5	1,7	1,1 / 0,37	2,5	68	74-300	79	1,5
14270201..	2000	8 x 24	2	2,5	-,-	1,1	2,5	75	74-300	73	3
14270202..	2000	8 x 24	2	2,5	0,85	1,1 / 0,37	2,5	75	74-300	86	3
14270211..	2000	10 x 30	1	5,3	-,-	3	5	96	88-300	136	2,2
14270212..	2000	10 x 30	1	5,3	1,8	3 / 1	5	96	88-300	158	2,2
14270301..	3000	11,2 x 34	1	6	-,-	3	5	96	88-300	136	2,7
14270302..	3000	11,2 x 34	1	6	2	3 / 1	5	96	88-300	158	2,7
14270501..	5000	11,2 x 34	2	3	-,-	3	5	110	88-300	152	5,4
14270502..	5000	11,2 x 34	2	3	1	3 / 1	5	110	88-300	174	5,4

* = Die letzen 2 Ziffern einer Artikelnummer bezeichnen die Hubhöhe. Beispiel: 14270020.. mit 3 Metern Hubhöhe wird zu Artkelnummer 1427002003.

**= Je nach Ausführung verfügen die Kettenzüge über eine Hubgeschwindigkeit (1-Speed) oder zwei Hubgeschwindigkeiten (2-Speed). Wenn zwei Hubgeschwindigkeiten vorhanden sind, dann ist die erste der Haupthub und die zweite der Feinhub für eine Möglichkeit zum behutsamen Aufnehmen oder Absetzen der Last. Dies kann im Anwendungsfall von großem Vorteil sein! Gleiches gilt für die Geschwindigkeit des Fahrwerkes.

Technische Spezifikation

Betriebsspannung:	400V / 50Hz / 3 Ph
Hubgeschwindigkeit:	Eine oder zwei Hubgeschwindigkeiten (je nach Ausführung)
Lastkette:	verzinkte Lastkette nach EN 818-7, Güteklasse DAT/DT
Steuerkabel:	Standardlänge =3m
Stromkabel:	ca. 1m Kabel ohne Stecker (Stromzuleitung ist bauseits zu erstellen)
Schutzart Gehäuse:	IP 55
Schutzart Steuerschalter:	IP 65
Triebwerksgruppe:	M5 / 2m (ISO / FEM)
Einschaltdauer / Starts pro Stunde:	40% / 240
Isolationsklasse:	F
Einsatztemperatur:	-10° C bis +40° C
DGUV / BGV Lasttyp:	Nur für Güter. Darf nicht zum Heben von Personen verwendet werden!

Sicherheit

Steuerschalter:	24V Schützsteuerung mit Not-Aus
Überlastschutz:	Extern einstellbare Rutschkupplung und digitaler Schutz
Bremse:	Elektromagnetische Federdruckbremse. Hält die Last auch bei Stromausfall sicher
Endabschalter:	Elektromechanischer oberer und unterer Endabschalter
Überhitzungsschutz:	Geschützt durch Wärmesensor

Abmessungen

Maße und Gewichte, die diesem Angebot zugrunde liegen, sind in der nachfolgenden Tabelle farblich (gelb) unterlegt hervorgehoben.

Artikelnummer	Tragkraft	Abmessungen
		A	B	C	D	E	F	G	H	K	P	W
		mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
14270020..	250	282	307	214	80	142	102	270	480	25	75	424
14270025..	250	307	307	214	80	142	102	270	480	25	75	424
14270051..	500	302	307	214	80	142	102	270	480	25	75	424
14270052..	500	334	307	214	80	142	102	270	480	25	75	424
14270101..	1000	302	307	214	80	142	102	270	510	31	75	424
14270102..	1000	354	307	214	80	142	102	270	510	31	75	424
14270201..	2000	302	307	214	80	185	59	270	695	38	75	424
14270202..	2000	354	307	214	80	185	59	270	695	38	75	424
14270211..	2000	358	336	260	80	185	165	330	665	38	110	466
14270212..	2000	481	336	260	80	185	165	330	665	38	110	466
14270301..	3000	358	336	260	80	185	165	330	665	38	110	466
14270302..	3000	481	336	260	80	185	165	330	665	38	110	466
14270501..	5000	358	336	260	80	240	110	334	885	52	110	466
14270502..	5000	481	336	260	80	240	110	334	885	52	110	466

Elektrokettenzüge in anderen Ausführungen auf Anfrage lieferbar.

Technische Änderungen und Irrtümer vorbehalten.
