Green Pin® Schäkel BN, WLL 2,0t geschweift mit Mutter + Splint

Artikelnummer: 7124020002
EAN: 4251644827690
Kategorie: Green Pin Schäkel BN geschweift mit Mutter + Splint

Green Pin® Schäkel BN in geschweifter Form mit Mutter + Splint. Tragkraft (WLL) 2,0t. Hochfeste Schäkel werden in der Anschlagtechnik als Verbindungselement bei Ketten, Seilen und anderen Anschlag- und Lastaufnahmemitteln verwendet.

12,50 €

inkl. 19% gesetzlicher MwSt. , zzgl.

Lieferstatus: versandbereit in ca. 5 - 7 Werktagen

Stk

Beschreibung
Frage zum Artikel

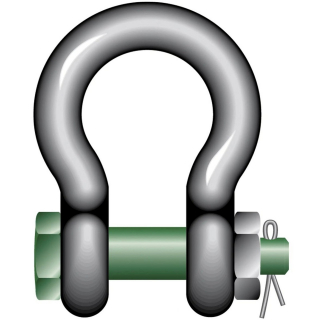

Green Pin® Schäkel, BN geschweift, Tragkraft 2,0t

Hochfeste Schäkel in geschweifter Ausführung mit Mutter + Splint (Typ G-4163).

Hochfeste Schäkel sind Anschlagmittel, die in Hebe- und statischen Systemen als auswechselbares Verbindungselement Verwendung finden, um Drahtseile, Ketten oder andere Beschläge zu verbinden.

Schäkel mit Augbolzen werden in der Regel für nur kurz andauernde Verbindungen eingesetzt. Für langfristige oder permanente Verbindungen sollten Schäkel mit Mutter und Splint (Sicherheitsbolzen) verwendet werden. Diese Ausführung wird auch dann genommen, wenn die Möglichkeit besteht, dass sich der Augbolzen sich unter Last aufdrehen und somit die sichere Verbindung lösen könnte.

Hochfeste Schäkel haben ein sehr viel geringeres Eigengewicht als herkömmliche Schäkel aus Normalstahl, weshalb eine sehr hohe Tragkraft bei vergleichsweise kleiner Baugröße erreicht wird.

Technische Angaben zum Produkt

Material:	Bügel und Bolzen hochfester Stahl, Güteklasse 6, vergütet
Sicherheitsfaktor:	Mindestbruchlast = 6-fache Tragkraft (WLL)
Normen:	EN 13889 und erfüllt die Leistungsanforderungen der US Fed. Spec. RR-C-271 Type IVA Class 2, Grade A; ab 2t WLL und aufwärts entsprechen die Schäkel ASME B30.26
Oberflächenbehandlung:	feuerverzinkt
Temperatureinsatzbereich:	-20° C bis +200° C
Zertifikate:	auf Wunsch können neben der EG-Konformitätserklärung Werkszeuignisse, Vormaterialzeugnisse oder Hersteller Prüfzeugnisse beigebracht werden. Diese sind meist jedoch nicht kostenfrei.

Maße und Gewichte, die diesem Angebot zugrunde liegen, sind in der nachfolgenden Tabelle farblich (gelb) unterlegt hervorgehoben.

Artikelnummer	Tragkraft	Abmessungen											Eigengewicht
		a	b	c	d	e	f	g	h	i	j	k
	t	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg
7124005002	0,50	7	8	16,5	7	12	29	20	48,5	42	34	4	0,06
7124007502	0,75	9	10	20	9	13,5	32	22	56	50	40	5	0,11
7124010002	1,0	10	11	22,5	10	17	36,5	26	63,5	60	46	8	0,16
7124015002	1,5	11	13	26,5	11	19	43	29	74	67	51	11	0,22
7124020002	2,0	13,5	16	34	13	22	51	32	89	82	58	13	0,42
7124032502	3,25	16	19	40	16	27	64	43	110	98	75	17	0,74
7124047502	4,75	19	22	46	19	31	76	51	129	114	89	19	1,18
7124065002	6,5	22	25	52	22	36	83	58	144	130	102	22	1,77
7124085002	8,5	25	28	59	25	43	95	68	164	150	118	25	2,58
7124095002	9,5	28	32	66	28	47	108	75	185	166	131	27	3,66
7124120002	12,0	32	35	72	32	51	115	83	201	178	147	30	4,91
7124135002	13,5	35	38	80	35	57	133	92	227	197	162	33	6,54
7124170002	17,0	38	42	88	38	60	146	99	249	202	175	19	8,19
7124250002	25,0	45	50	103	45	74	178	126	300	249	216	23	14,22
7124350002	35,0	50	57	111	50	83	197	138	331	269	238	26	19,53
7124425002	42,5	57	65	130	57	95	222	160	377	301	274	29	28,33
7124550002	55,0	65	70	145	65	105	260	180	433	330	310	32	39,59
7124850002	85,0	75	83	162	73	127	329	190	527	380	340	39	62,00

Einflußfaktoren bei der Tragfähigkeit

Die Tragfähigkeitsangabe bezieht sich auf eine statischer Belastung in geradem Zug entlang der Symetrie des Schäkels. Biegebeanspruchungen sind unzulässig. Falls stoßartige Belastungen auftreten, erhöht sich die tatsächliche Beanspruchung wesentlich und muss bei Auswahl der Schäkel eingerechnet werden. Extreme Umgebungseinflüsse müssen ebenfalls bei der Auswahl des geeigneten Schäkels berücksichtigt werden.

Seitliche Belastungen

Seitliche Belastungen sollten vermieden werden, da das Produkt für diese Zwecke nicht entworfen wurde. Können seitliche Belastungen nicht vermieden werden, so müssen folgende Reduzierungen der Arbeitsbelastungsgrenze (WLL) berücksichtigt werden:

Belastungswinkel	Veränderung der WLL (durch Reduzierung der WLL bei seitlicher Belastung)
0°	100% der ursprünglichen Arbeitsbelastungsgrenze (WLL)
45°	70% der ursprünglichen Arbeitsbelastungsgrenze (WLL)
90°	50% der ursprünglichen Arbeitsbelastungsgrenze (WLL)

Einsatz in hohen Temperaturbereichen

Beim Einsatz in hohen Temperaturbereichen müssen die folgenden Reduzierungen der Arbeitsbelastungsgrenze (WLL) berücksichtigt werden:

Temperatur	Veränderung der WLL in hohen Temperaturbereichen
bis zu 200° C	100% der ursprünglichen Arbeitsbelastungsgrenze (WLL)
200 - 300° C	90% der ursprünglichen Arbeitsbelastungsgrenze (WLL)
300 - 400° C	75% der ursprünglichen Arbeitsbelastungsgrenze (WLL)
>400° C	Einsatz nicht zulässig!

Für weitere Hinweise bitte stets die Bedienungsanleitung beachten!

Weitere wichtige Anwendungshinweise finden Sie in der Bedienungsanleitung, die bitte unbedigt vor Einsatz der Schäkel aufmerksam zu beachten ist!

Andere Ausführungen auf Anfrage lieferbar.

Technische Änderungen und Irrtümer vorbehalten.
