Sonder-Aufhängering SA16 für 4-Strang 10mm Anschlagkette GK8 (260x140)

Artikelnummer: 5025401016

EAN: 4251160182457

Sonder-Aufhängering SA16 für 4-strängige Kettengehänge EN818-4, Kettenstärke 10mm. Die Innenabmessungen (260x140) ermöglichen das Einhängen in Einfachkranhaken bis Hakengröße Nr.16 nach DIN15401. Tragkraft: 6,7t (max).

80,74 €

inkl. gesetzlicher MwSt.

Lieferstatus: versandbereit in ca. 3 - 5 Werktagen

Stk


Beschreibung

Sonder-Aufhängering SA16-4-10 für 1-Strang Kettengehänge

Aufhängeglieder der Güteklasse 8 nach DIN EN 1677-4 werden verwendet als Aufhängeöse in einer Anschlagkette nach EN 818-4.

Die Abmessungen der Aufhängeringe sind in der EN818 definiert. In der Praxis kann es vorkommen, dass der regulär vorzusehende Aufhängering nicht groß genug bemessen ist, um in einen bauseits vorhandenen Kranhaken eingehängt werden zu können. Das Problem ist dadurch lösbar, dass man ein Kettengehänge mit einem übergrossem Aufhängering ausstatten läßt. Die Innenmaße der sog. Sonder-Aufhängeringe orientieren sich an den Abmessungen der Kranhaken. Diese sind definiert und numerisch zugeordnet in der DIN 15401 für Einfachkranhaken. Im Falle des hier angebotenen Sonder-Aufhängeringes bedeutet das::

Die Innenabmessungen des Sonder-Aufhängeringes SA16 (260x140mm) sind geeignet für die Aufhängung in Einfachkranhaken bis zu Hakengröße Nr. 16 nach DIN 15401.

Sobald die regulär einzusetzende Ringgröße das Maß erreicht oder übersteigt, kann wieder auf den Einsatz von Sonder-Aufhängeringen verzichtet werden. Die hier angebotene Ausführung ist komplett aus Rundmaterial ohne Abflachung (Hat keine sog. Flachstelle). Für die Verbindung zur Kette ist ein Verbindungsglied (siehe Typ VB) erforderlich. Dieses Ketten-Bauteil ist von der Berufsgenossenschaft geprüft und zugelassen und trägt als Gütesiegel den sogenannten H-Stempel mit der jeweiligen Kenn-Nummer des Herstellers.

Die Montage von Anschlagketten darf nur von geeignetem Fachpersonal durchgeführt werden.

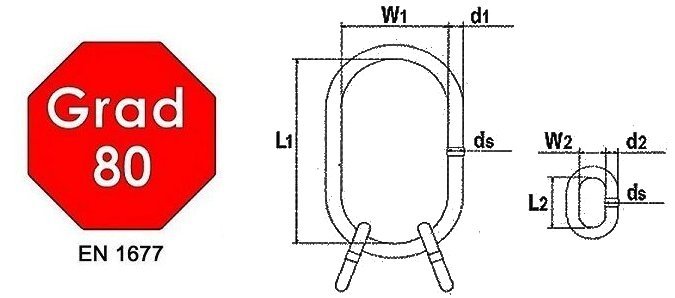

Maße und Gewichte, die diesem Angebot zugrunde liegen, sind in der nachfolgenden Tabelle farblich (gelb) unterlegt hervorgehoben.

Artikelnummer Typ für Anschlagkette Tragkraft Abmessungen Eigen-
    1-Strang 2-Strang 3+4-Strang max. d1 L1 w1 d2 L2 w2 gewicht
    mm mm mm kg mm mm mm mm mm mm kg
5025000616 SA16-1-6 6 - - 1120 20 260 140 13 54 25 2,02
5025000816 SA16-1-8 8 - - 2000 20 260 140 16 70 34 2,20
5025001016 SA16-1-10 10 - - 3150 22 260 140 - - - 2,21
5025001316 SA16-1-13 13 - - 5300 26 260 140 - - - 3,18
5025001616 SA16-1-16 16 - - 8000 30 260 140 - - - 4,30
5025200616 SA16-2-6 - 6 - 1600 20 260 140 13 54 25 2,20
5025200816 SA16-2-8 - 8 - 2800 20 260 140 16 70 34 2,56
5025201016 SA16-2-10 - 10 - 4250 26 260 140 18 85 40 4,27
5025201316 SA16-2-13 - 13 - 7500 30 260 140 20 85 40 5,68
5025201616 SA16-2-16 - 16 - 11200 35 260 140 22 115 50 8,10
5025400616 SA16-4-6 - - 6 2360 22 260 140 13 54 25 2,61
5025400816 SA16-4-8 - - 8 4250 26 260 140 18 85 40 4,27
5025401016 SA16-4-10 - - 10 6700 30 260 140 18 85 40 5,39
5025401316 SA16-4-13 - - 13 11200 35 260 140 22 115 50 8,10

Andere Größen und Ausführungen auf Anfrage lieferbar.

Technische Änderungen und Irrtümer vorbehalten.


Nenndicke: 10 mm
Versandgewicht: 5,39 Kg
Artikelgewicht: 5,39 Kg
