Anschlagkette 8mm 1-Strang GK6 INOX TK:1,6t L:2m

Anschlagkette 8mm 1-Strang GK6 INOX TK:1,6t Gabelkopfhaken L:2m verkürzbar

Artikelnummer: 5722020308
EAN: 4251160186189
Kategorie: INOX Anschlagketten Güteklasse6

Einsträngiges Kettengehänge. INOX-Anschlagkette mit Gabelkopfhaken GKHIN, aus rostfreier Kette und Bauteilen in Güteklasse 6, Nenngrösse 8mm , Tragkraft 1600kg (direkt). Nutzlänge von 1 - 6 m und Verkürzbarkeit wählbar.

Nutzlänge wählen
Verkürzbarkeit

533,83 €

inkl. 19% gesetzlicher MwSt. ,

Lieferstatus: versandbereit in ca. 3 - 5 Werktagen

Stk

Zubehör zum Mitbestellen:

m Kette INOX GK6 8mm TK:1,6t + 45,58 € Artikelnummer: 5705000800

Stk Verbindungsglied VBIN GK6 8mm TK:1,6t + 62,48 € Artikelnummer: 5708000800

Stk Gabelkopfhaken GKHIN GK6 8mm TK:1,6t + 157,44 € Artikelnummer: 5713000800

Stk Sicherungsfalle für INOX-Haken GK6 GKHIN+OLHIN 8mm + 13,92 € Artikelnummer: 5712000899E

Set Set=Bolzen+Splint für INOX-Gabelkopfhaken GKHIN GK6 8mm + 19,04 € Artikelnummer: 5713000899E

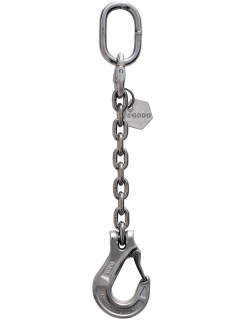

Rostfreie Anschlagkette "G6" H1-8x24 mit Gabelkopfhaken GKHIN

Einsträngige Anschlagkette (Hakenkette) aus rostfreier Kette und INOX-Bauteilen in Güteklasse 6.

Die Auswahl des geeigneten Anschlagmittels ist die Grundvoraussetzung für erfolgreiches und sicheres Heben und Transportieren von Lasten. In einigen Fällen ist es erforderlich, dass eine Anschlagkette (Kettengehänge) aus nichtrostendem Edelstahl gefertigt sein muß. Dies z.B. in der Umweltindustrie, in der Lebensmittelindustrie (z.B. in Schlachtereien), in der Kraftwerksindustrie, in der Wasserwirtschaft und in Kläranlagen. Immer häufiger werden auch dort INOX-Anschlagketten eingesetzt, wo die Benutzung überwiegend unter Witterungseinfluß stattfindet. Dies gilt insbesondere überall dort, wo Frostgefahr besteht.

Details zum Angebot:

Bezeichnung:	INOX-Anschlagkette-G6-H1-8x24-M(Nutzlänge in mm)-GKHIN
Aufhängung:	INOX-Aufhängeglied A13IN (13x110x60 mm) Werkstoff 1.4462, AISI 318 LN, Duplex
Kette:	INOX-Kette 8x24mm (Werkstoff 1.4404, AISI 316 L)
Endbeschlag:	INOX-Gabelkopfhaken GKHIN mit Sicherung (Werkstoff 1.4462, AISI 318 LN, Duplex)
Tragkraft:	1600 kg (direkt/lotrecht) ; Sicherheitsfaktor: 1:4 (Tragkraft:Bruchlast)
Nutzlänge (L1):	von 1m (Grundpreis) bis 6m (gegen Mehrpreis)
Verkürzbarkeit:	ohne (Grundpreis) oder mit (Mehrpreis)

Hinweis zur Nutzlänge:

Als Nutzlänge bezeichnet man die Länge zwischen dem oberen und dem unteren Anschlagpunkt. Der Grundpreis beinhaltet eine Nutzlänge von 1,0 m. Andere Nutzlängen bis 6,0 m können ausgewählt und damit bestellt werden. Der zutreffende neue Preis wird bei Auswahl angezeigt.

Hinweis zur Verkürzbarkeit:

Der Grundpreis bezieht sich auf eine nicht verkürzbare Ausführung. Verkürzbarkeit wird gegen Mehrpreis zur Auswahl angeboten. Der neue Preis wird angezeigt und beinhaltet automatisch eine Verkürzbarkeit aller Stränge des Gehänges.

Hinweis zur Auswahl beim Kauf:

Es müssen immer beide Auswahlmöglichkeiten angeklickt werden, damit der Kauf durchgeführt werden kann. Die ausgewählten Optionen werden im Warenkorb angezeigt und können bei Bedarf auch noch einmal verändert werden.

Tragfähigkeitstabelle INOX-Anschlagketten Güteklasse 6

Bitte beachten Sie die Tragkrafttabelle, der Sie die Tragfähigkeiten für INOX-Anschlagketten Güteklasse 6 beim Einsatz in ein- und mehrsträngigen Gehängen unter Berücksichtigung von Neigungswinkel und anderen Belastungsfaktoren im Detail entnehmen können.

Tabelle 1 = Hakenketten und Ringketten

	1 Strang		2 Strang				3 + 4 Strang

Anschlagart:	direkt	geschnürt	direkt		geschnürt		direkt
Neigungswinkel	0°	0°	0 -45°	>45 -60°	0 -45°	>45 -60°	0 -45°	>45 -60°
Nenndicke mm	Tragfähigkeit in KG
6	900	720	1250	900	1000	720	1890	1350
8	1600	1280	2240	1600	1790	1280	3350	2400
10	2500	2000	3500	2500	2800	2000	5250	3750
13	4250	3400	5950	4250	4760	3400	8900	6370
16	6300	5040	8800	6300	7050	5040	13200	9450
Belastungsfaktor	1,0	0,8	1,4	1,0	1,12	0,8	2,1	1,5

Tabelle 2 = Kranzketten



Anschlagart:	direkt	geschnürt	2 Strang direkt		Paarweise direkt	4 Strang direkt
Neigungswinkel	0°	0°	0 -45°	>45 -60°	0 °	0 -45°	>45 -60°
Nenndicke mm	Tragfäigkeit in KG
6	1800	1440	990	720	3600	1530	1080
8	3200	2560	1760	1280	6400	2720	1920
10	5000	4000	2750	2000	10000	4250	3000
13	8500	6800	4675	3400	17000	7220	5100
16	12600	10080	6930	5040	25200	10710	7560
Belastungsfaktor	2,0	1,6	1,1	0,8	2x 2,0	1,7	1,2

Die in den o.g. Tabellen angegebenen Tragfähigkeiten beziehen sich auf eine symetrische Last.

Bei Einsatztemperaturen von -40° bis +200° C gelten die in der Tragkrafttabelle genannten Werte zu 100%.

Folgende Reduktionsfaktoren sind zu beachten:

Bei Einsatztemperaturen von über 200° C sind die Tragfähigkeiten wie folgt herabzusetzen:

+200 bis +300°C = 90% der Tragkraft laut Tabelle ; +300 bis +350°C = 75% der Tragkraft laut Tabelle.

! Außerhalb der genannten Bereiche ist der Einsatz verboten !

Einsatz von Anschlagketten bei unsymetrischer Lastverteilung

Bei unsymetrischer Belastung ändern sich die in den Tabellen genannten Belastungsfaktoren.

Technische Änderungen und Irrtümer vorbehalten.

Angaben zur Produktsicherheit

Herstellerinformationen:

McBULL
Bockenfelder Straße 232
Nordrhein-Westfalen
Dortmund, Deutschland, 44388
sales@godo-shop.de
https://www.godo-shop.de

verantwortliche Person:

Gerd Obermeit
Bockenfelder Straße 232
Dortmund, Deutschland, 44388
sales@godo-shop.de
https://www.godo-shop.de

Anzahl Stränge:	1-Strang
Hakentyp:	Gabelkopfhaken
Tragkraft 0-45 Grad:	1.000 - 2000 KG
Nenndicke:	8 mm
Versandgewicht:	4,56 kg
Artikelgewicht:	4,60 kg
