Anschlagkette 8mm 1-Strang GK10 TK:2,5t Gabelkopfhaken L:2m

Anschlagkette 8mm 1-Strang GK10 TK:2,5t Gabelkopfhaken L:2m

Artikelnummer: 5803020008
EAN: 4251160161377
Kategorie: Anschlagketten Güteklasse10

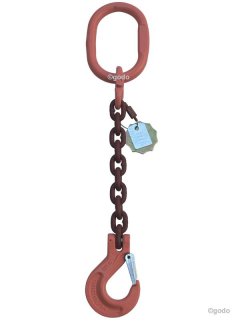

Einsträngiges Kettengehänge. Anschlagkette mit Gabelkopfhaken GKHX, aus hochfester Kette und Bauteilen in Güteklasse 10 (G10), Nenngrösse 8mm , Tragkraft 2500 kg (direkt). Nutzlänge von 1 - 6 m und Verkürzbarkeit wählbar.

Nutzlänge wählen
Verkürzbarkeit

89,13 €

inkl. 19% gesetzlicher MwSt. , zzgl.

Lieferstatus: versandbereit in ca. 3 - 5 Werktagen

Stk

Zubehör zum Mitbestellen:

Set Set=10Stück GODOLOCK Seilverschluß unverlierbar + 21,55 € Artikelnummer: 5999999900s10

Set Set=10Stück UVV-Prüfplaketten Nächste DGUV-R 100-500 Prüfung + 21,55 € Artikelnummer: 5999999903s10

m Kette hochfest GK10 (PAS) 8mm braun TK:2,5t + 19,16 € Artikelnummer: 5371000801

Stk Verbindungsglied VBX GK10 8mm TK:2,5t + 11,54 € Artikelnummer: 5374000800

Stk Gabelkopfhaken GKHX GK10 8mm TK:2,5t + 18,92 € Artikelnummer: 5376000800

Stk Sicherungsfalle für Haken GKHX+OLHX 7+8mm + 6,66 € Artikelnummer: 5376000899E

Stk Bolzen+Feder für Verbindungsglied GK10 8mm + 6,78 € Artikelnummer: 5374000899E

Anschlagkette "G10" H1-PAS-8x24 mit Gabelkopfhaken GKHX

Einsträngige Anschlagkette (Hakenkette) aus hochfester Kette und Bauteilen in Güteklasse 10.

* ca. 25 % MEHR TRAGFÄHIGKEIT ALS KETTEN DER GÜTEKLASSE 8 ! *

Gegenüber Kettengehängen aus Material der Güteklasse 8 (G8) verfügen Anschlagketten aus Güteklasse 10 (G10) über eine um ca. 25 % höhere Tragfähigkeit. Nicht selten reicht dieser Leistungsvorteil bereits aus, um beim anstehenden Anwendungsfall auf den Einsatz einer schwereren Kette der nächsthöheren Gewichtsklasse verzichten zu können. Ein Blick auf die unten eingeblendete Belastungstabelle lohnt auf jeden Fall.

Details zum Angebot:

Bezeichnung:	Hakenkette-G10-PAS-H1-8x24-M(Nutzlänge in mm)-GKHX
Aufhängung:	Aufhängeglied AX 16 (16x110x60 mm)
Kette:	PAS1061- 400 ; braun lackiert
Endbeschlag:	Gabelkopfhaken GKHX mit Sicherung
Tragkraft:	2.500 kg (direkt/lotrecht) ; Sicherheitsfaktor: 1:4
Nutzlänge (L1):	von 1m (Grundpreis) bis 6m (gegen Mehrpreis)
Verkürzbarkeit:	ohne (Grundpreis) oder mit (Mehrpreis)

Diese Anschlagkette ist mit Gabelkopfhaken Typ GKHX ausgestattet.

Die Gabelkopfhaken GKHX sind robuste Lasthaken mit stabiler Sicherungsfalle. Im Unterschied zum Ösenhaken OLHX verfügen die Gabelkopfhaken GKHX über einen schäkelartigen Gabelkopf zum direkten Anschluß an die Kette. Man nennt diesen Hakentyp deshalb auch Kuppelhaken.

Hinweis zur Nutzlänge:

Als Nutzlänge bezeichnet man die Länge zwischen dem oberen und dem unteren Anschlagpunkt. Der Grundpreis beinhaltet eine Nutzlänge von 1,0 m. Andere Nutzlängen bis 6,0 m können ausgewählt und damit bestellt werden. Der zutreffende neue Preis wird bei Auswahl angezeigt und gilt für das komplette Gehänge (nicht etwa pro Strang).

Hinweis zur Verkürzbarkeit:

Der Grundpreis bezieht sich auf eine nicht verkürzbare Ausführung. Verkürzbarkeit wird gegen Mehrpreis zur Auswahl angeboten. Der neue Preis wird angezeigt und beinhaltet automatisch eine Verkürzbarkeit aller Stränge des Gehänges.

Hinweis zur Auswahl beim Kauf:

Es müssen immer beide Auswahlmöglichkeiten angeklickt werden, damit der Kauf durchgeführt werden kann. Die ausgewählten Optionen werden im Warenkorb angezeigt und können bei Bedarf auch noch einmal verändert werden.

Bitte Tragfähigkeitstabelle beachten:

Bitte beachten Sie die Tragkrafttabelle, der Sie die Tragfähigkeiten für unsere Anschlagketten Güteklasse 10 beim Einsatz in ein- und mehrsträngigen Gehängen unter Berücksichtigung von Neigungswinkel im Detail entnehmen können. Die genannten Werte setzen eine symetrische Lastverteilung voraus.

Anschlagarten für Kettengehänge Güteklasse 10

Belastungstabelle für Anschlagketten Güteklasse 10
Anschlagart:	1-Strang	2-Strang		3+4-Strang
Lastfaktor:	1	1,4	1	2,1	1,5
Neigungswinkel:	lotrecht	ß= 0-45°	ß= >45-60°	ß =0-45°	ß =>45-60°
Kette Ø mm	Tragfähigkeit in kg
6	1400	2000	1400	3000	2120
7	1900	2650	1900	4000	2800
8	2500	3550	2500	5300	3750
10	4000	5600	4000	8000	6000
13	6700	9500	6700	14000	10000
16	10000	14000	10000	21200	15000
20	16000	22400	16000	33600	24000
22	19000	26500	19000	40000	28000
26	26500	37100	26500	55650	39750

Belastungserschwernisse für Anschlagketten Güteklasse 10 (PAS1061)
Temperaturbelastung:	-40 bis 200°C	>200° bis 300°C	>300° bis 400°C
Lastfaktor:	1	0,9	0,75
Leistungsverlust:	kein Verlust	10%	25%
Außerhalb der genannten Bereiche ist der Einsatz unzulässig!
