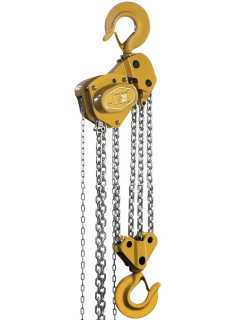

Handkettenzug DELTA Yellow Tragkraft 10t Hub 3m

Handkettenzug DELTA Yellow TK:10t Hub 3.00 m

Artikelnummer: 1542100003
EAN: 4251644813143
Kategorie: Handkettenzüge DELTA Yellow

Stirnradflaschenzug Typ Delta-Yellow mit Traglast von 10000 kg. Hubhöhe 3m. Die Länge der Handkette (Bedienhöhe) ist immer der Hubhöhe angepaßt. Gehäusefarbe: GELB

Kettenzug Hubhöhe

633,08 €

inkl. 19% gesetzlicher MwSt. ,

Lieferstatus: versandbereit in ca. 3 - 5 Werktagen

Stk

Zubehör zum Mitbestellen:

Stk Trägerklemme DELTA Yellow TK:10t Flansch:90-320mm + 154,70 € Artikelnummer: 1006100002

Stk Schäkel hochfest geschweift TK:12t HA2 Schraubbolzen + 31,54 € Artikelnummer: 7023120002

Stk Rundschlinge TK:10t Umfanglänge:4m Nutzlänge:2m + 58,37 € Artikelnummer: 3089100004

Stk Schlaufenband Hebeband Tragkraft: 10t orange Nutzlänge: 4m + 161,63 € Artikelnummer: 3001100004

Hand-Kettenzug "DELTA Yellow" / Tragkraft: 10000 kg

Manuell zu betätigender Kettenzug (Stirnradflaschenzug). Der Handkettenzug "DELTA Yellow" ist das neue Basismodell in der Baureihe der DELTA-Kettenzüge. Dieser robuste Stirnradflaschenzug überzeugt auch durch solide Industriequalität, kompakte Bauweise und leichte Handhabung.

Funktionsweise

Mittels einer Handkette wird das Kettenrad bewegt, wodurch die Last an der Lastkette gehoben oder gesenkt wird. Gehalten wird die Last durch das Stirnradgetriebe.

Eigenschaften:

Wartungsfreundliches Design.
Bremse und Getriebe sind einfach zugänglich.
Getriebe geführt von hochwertigen Lagern.
Automatische Lastdruckbremse beim Heben und Senken
Präzisionsgefertigte Wellen, Kettennuß und Zahnräder für reibungslosen Betrieb.
Hochfestes Doppelgehäuse bietet Schutz vor Staub und Wasser.
Robustes Gehäuse, hält äußeren Stößen stand, ohne die Ausrichtung der Lager zu beschädigen.
Lieferbar mit Tragkräften von 0,5t bis 20t

Hubhöhe: wählbar in 3,0 m, 6,0 m oder 10,0 m

Der Preis basiert auf einer Hubhöhe von 3 m. Andere Längen (Hubhöhen) sind bis 10m gegen Mehrpreis wählbar. Die Länge der Handkette (Bedienhöhe) ist immer der Hubhöhe angepaßt, und zwar so, dass die Handkette im Idealfall etwa 1m vom Boden entfernt endet. Dies erleichtert die Bedienbarkeit.

Technische Spezifikation

Haken:	Geschmiedete Stahlhaken mit stabiler Hakensicherung
Lastkette:	verzinkte Lastkette nach EN 818-7-T
ATEX-Bereich:	nicht geeignet zum Einsatz in explosionsgefährdeten Bereichen
Einsatztemperatur:	-10° C bis +60° C
DGUV / BGV Lasttyp:	Nur für Güter. Darf nicht zum Heben von Personen verwendet werden!

Sicherheit

Überlastschutz:	Kein Überlastschutz
Bremse:	Selbstständige Sicherheits-Lastdruckbremse mit doppelten Bremsscheiben und Sperrklinken.

Abmessungen

Maße und Gewichte, die diesem Angebot zugrunde liegen, sind in der nachfolgenden Tabelle farblich (gelb) unterlegt hervorgehoben.

Artikelnummer	Trag-	Anzahl	Ketten	Hubkraft	Haspelweg	A	B	C	D	K	Eigengewicht	Mehr-Gewicht
	kraft	Last-	stärke	bei Volllast	für 1m Hub					(E)	bei 3 m Hub	je Meter Hub
	kg	ketten	mm	N	m	mm	mm	mm	mm	mm	kg	kg
15420050..*	500	1	6 x 18	200	34	138	137	270	35	28	9,8	1,7
15420100..	1000	1	6 x 18	320	42	147	162	317	36	26	11,9	1,7
15420200..	2000	1	8 x 24	365	73	170	194	414	43	32	18,5	2,4
15420300..	3000	2	8 x 24	385	112	170	220	465	50	37	25,1	3,9
15420500..	5000	2	10 x 30	435	164	190	288	618	64	46	39,6	5,5
15421000..	10000	4	10 x 30	435	327	190	384	798	85	50	79,4	10,1
15422000..	20000	8	10 x 30	435 x 2	327 x 2	209	625	890	110	81	164	19,4

Sicherheitsfaktor 4:1

* = Die letzen 2 Ziffern einer Artikelnummer bezeichnen die Hubhöhe.
Beispiel: 15420050.. mit 3 Metern Hubhöhe wird zu Artkelnummer 1542005003
