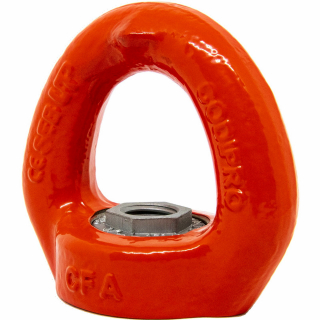

Wirbel-Ringmutter FE.SEB M30 UP SWL 6,3t (SF 4:1)

SET=2Stück Wirbel Ringmutter FE.SEB M30 UP, Tragkraft 6,3t (SF 4:1)

SET=2Stück Wirbel Ringmutter FE.SEB M30 UP, Tragkraft 6,3t (SF 4:1)

Artikelnummer: 1573063000S02
EAN: 4251644817998
Kategorie: Wirbel-Ringmutter Codipro FE.SEB

SET=2Stück Codipro GRADUP Wirbel-Ringmutter Typ FE.SEB M30 UP. Hochwertiger Anschlagpunkt mit Innengewinde M30, Tragkraft: 5500 kg (SF 5:1) bzw. 6300 kg (SF 4:1). 360° drehbar unter Last.

773,50 €

inkl. 19% gesetzlicher MwSt. ,

Lieferstatus: versandbereit in ca. 10 Werktagen

SET=2Stück Wirbel-Ringmutter FE.SEB M30 UP, Tragkraft 6,3t (SF 4:1)

Der Typ FE.SEB ist eine einfach gelagerte Wirbel-Ringmutter aus GRADUP-Stahl. Das automatische Ausrichtungssystem der Ringmutter ermöglicht eine optimale Ausrichtung in die Zugrichtung. Codipro Ringmuttern FE.SEB sind bestimmt zum Heben, Drehen und Transportieren von Lasten.

Die GRADUP Wirbel-Ringmutter FE.SEB ist für jede Art von Hebevorgang (gerader Zug, mit Hebewinkel, Kippen, Drehen) geeignet und vielseitig einsetzbar. Nach Gebrauch kann die Ringmutter bequem wieder entfernt werden und steht dann für den nächsten Einsatz bereit.

Weitere Produktinformation zur GRADUP-Ringmutter Typ FE.SEB:

Drehbar unter Last (360° drehbar)
Reibungslose Drehung, Langzeit-Korrosionsschutz zwischen den Bauteilen
Korrosionsschutz auf Gewinde und Lagerteilen durch Zink-Lamellen-Beschichtung
Standardmäßig metrisches Innengewinde M8 bis M36
Optional auf Anfrage auch mit Zollgewinde UNC 3/8"-16 bis UNC 1"1/4-7
Jedes Gewinde mit Passwelle überprüft
Sockel verhindert bei der Drehung eine Reibung an der Last
Sicherheitsfaktor (SF) 5 und Sicherheitsfaktor (SF) 4
Einzeln verpackt (inkl. Konformitätsbescheinigung und Bedienungsanleitung
Individueller Rückverfolgbarkeitscode

Details, die diesem Angebot zugrunde liegen, sind in der nachfolgenden Tabelle gelb unterlegt hervorgehoben.

Artikelnummer	Modell	Gewinde	Tragkraft		L	Anzugs-	Abmessungen in mm					Eigen-
			SF 5:1	SF 4:1	max	moment	S	A	B	C	D	gewicht
			(t)	(t)	mm	Nm						(kg)
1573005000	FE.SEB M 8 UP	M 8 (x1,25)	0,40	0,50	22	6	21	38	45	88	80	0,80
1573007000	FE.SEB M 10 UP	M 10 (x1,5)	0,50	0,70	22	10	21	38	45	88	80	0,80
1573009000	FE.SEB M 12 UP	M 12 (x1,75)	0,80	0,90	22	15	21	38	45	88	80	0,80
1573018000	FE.SEB M 16 UP	M 16 (x2)	1,40	1,80	22	50	21	38	45	88	80	0,80
1573027000	FE.SEB M 20 UP	M 20 (x2,5)	2,00	2,70	35	100	36	55	70	115	106	2,50
1573042000	FE.SEB M 24 UP	M 24 (x3)	3,40	4,20	48	160	40	77	94	168	155	6,30
1573063000	FE.SEB M 30 UP	M 30 (x3,5)	5,50	6,30	48	250	40	77	94	168	155	6,30
1573110000	FE.SEB M 36 UP	M 36 (x4)	9,00	11,00	48	320	40	77	94	168	155	6,30

SF = Sicherheitsfaktor. Dauerrotation unter Last ist nicht zulässig!

Sicherheitsfaktor 5 und 4

CODIPRO zertifiziert und kennzeichnet diese Wirbel-Ringmuttern mit Sicherheitsfaktor 5 (SF 5:1), sodass sie weltweit, auch in Nordamerika, eingesetzt werden können. Es gilt deshalb zunächst prinzipiell die auf dem Artikel angezeigte Tragkraft mit SF 5. Um seine Produkte auch mit dem hier gebräuchlichen Sicherheitsfaktor 4 (SF 4:1) gem. EN 1677-1 nutzen zu können, stellt CODIPRO alle dafür notwendigen Informationen und Dokumente zur Verfügung.

Bitte beachten Sie die unterschiedlichen Tragfähigkeiten je nach Anschlagart!

Je nach Anschlagart ergeben sich unterschiedliche Tragfähigkeiten, die bei der Auswahl der geeigneten Anschlagpunkte zu berücksichtigen sind. Als Download zu diesem Angebot finden Sie deshalb eine ausführliche Tragkraft-Tabelle mit den Angaben für SF 5 und SF 4.
