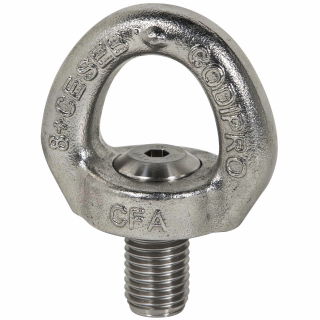

Rostfreie Wirbel-Ringschraube SS.SEB M12, SWL 0,55t (SF 4:1)
Der Typ SS.SEB ist eine einfach gelagerte Wirbel-Ringschraube aus rostfreiem Stahl. Das automatische Ausrichtungssystem der Ringschraube ermöglicht eine optimale Ausrichtung in die Zugrichtung. Codipro Ringschrauben SS.SEB sind bestimmt zum Heben, Drehen und Transportieren von Lasten.
Die rostfreie Wirbelringschraube SS.SEB weist wie alle Edelstahl-Anschlagwirbel von CODIPRO eine optimale Korrosionsbeständigkeit auf. Die Verwendung von Edelstahl AISI 316 L (Werkstoff 1.4404) gewährleistet optimale Langlebigkeit und ermöglicht die Verwendung in feuchten, chemischen, maritimen, Umgebungen, usw. Der Typ SS.SEB ist für jede Art von Hebevorgang (gerader Zug, mit Hebewinkel, Kippen, Drehen) geeignet und vielseitig einsetzbar. Nach Gebrauch kann die Ringschraube bequem entfernt werden und steht dann sofort wieder für den nächsten Einsatz bereit.
Weitere Produktinformation zur rostfreien Ringschraube Typ SS.SEB:
- Drehbar unter Last (360° drehbar)
- Reibungslose Drehung, Langzeit-Korrosionsschutz zwischen den Bauteilen
- Standardmäßig metrisches Gewinde M12 bis M24
- Jedes Gewinde mit Passwelle überprüft
- Sockel verhindert bei der Drehung eine Reibung an der Last
- Sicherheitsfaktor (SF) 5 und Sicherheitsfaktor (SF) 4
- Einzeln verpackt (inkl. Konformitätsbescheinigung und Bedienungsanleitung
- Individueller Rückverfolgbarkeitscode
Details, die diesem Angebot zugrunde liegen, sind in der nachfolgenden Tabelle gelb unterlegt hervorgehoben.
| Artikelnummer |
Modell |
Gewinde |
Tragkraft |
Standard |
Dreh- |
Abmessungen in mm |
Eigen- |
| |
|
|
SF 5:1 |
SF 4:1 |
L1 |
moment |
X |
Y |
S |
A |
B |
C |
D |
gewicht |
| |
|
|
(t) |
(t) |
mm |
Nm |
|
|
|
|
|
|
|
kg |
| 1574005500 |
SS.SEB M 12 UP |
M 12 (x1,75) |
0,55 |
0,55 |
21 |
15 |
35 |
35 |
8 |
38 |
45 |
90 |
80 |
0,80 |
| 1574012000 |
SS.SEB M 16 UP |
M 16 (x2) |
1,20 |
1,20 |
27 |
50 |
35 |
35 |
8 |
38 |
45 |
90 |
80 |
0,82 |
| 1574015000 |
SS.SEB M 20 UP |
M 20 (x2,5) |
1,50 |
1,50 |
30 |
100 |
35 |
35 |
8 |
38 |
45 |
90 |
80 |
0,84 |
| 1574025000 |
SS.SEB M 24 UP |
M 24 (x3) |
2,50 |
2,50 |
36 |
100 |
50 |
50 |
8 |
38 |
45 |
90 |
80 |
0,90 |
SF = Sicherheitsfaktor. Dauerrotation unter Last ist nicht zulässig!
Sicherheitsfaktor 5 und 4
CODIPRO zertifiziert und kennzeichnet diese Wirbelringschrauben mit Sicherheitsfaktor 5 (SF 5:1), sodass sie weltweit, auch in Nordamerika, eingesetzt werden können. Es gilt deshalb zunächst prinzipiell die auf dem Artikel angezeigte Tragkraft mit SF 5. Um seine Produkte auch mit dem hier gebräuchlichen Sicherheitsfaktor 4 (SF 4:1) gem. EN 1677-1 nutzen zu können, stellt CODIPRO alle dafür notwendigen Informationen und Dokumente zur Verfügung.
Bitte beachten Sie die unterschiedlichen Tragfähigkeiten je nach Anschlagart!
Je nach Anschlagart ergeben sich unterschiedliche Tragfähigkeiten, die bei der Auswahl der geeigneten Anschlagpunkte zu berücksichtigen sind. Als Download zu diesem Angebot finden Sie deshalb eine ausführliche Tragkraft-Tabelle mit den Angaben für SF 5 und SF 4.
Zulässiger Temperaturbereich:
- unter -20°C ist ein Einsatz nicht zulässig
- von -20°C bis +200°C besteht volle Einsatztauglichkeit
Hinweise zur Verwendung:
Eine Gebrauchs- und Montageanleitung wird mit jedem Produkt beigefügt und steht ebenfalls aus Download bei uns zur Verfügung.
Andere Größen und Ausführungen auf Anfrage lieferbar.
Technische Änderungen und Irrtümer vorbehalten.
Info zum Produkt per Video
In diesem Video erhalten Sie wichtige Hinweise, die beim Einsatz der Anschlagwirbel zu beachten sind.
Downloads
Zu diesem Produkt stehen Ihnen folgende Dokumente als pdf-Dateien zum Download zur Verfügung:
Tragkraft-Tabelle herunterladen:
(Zum Download bitte auf ein Bild klicken)
Gebrauchsanleitung herunterladen:
