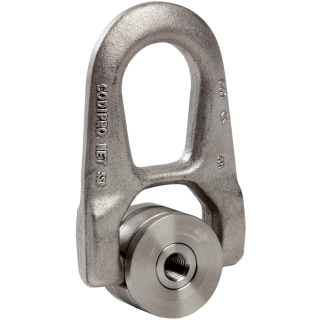

Rostfreier Anschlagwirbel SS.FE.DSR Gradup Codipro

SET=2Stück Rostfreier Anschlagwirbel SS.FE.DSR M12, SWL 0,8t (SF 4:1)

Artikelnummer: 1565008000S02
EAN: 4251644817172
Kategorie: Rostfreie Anschlagwirbel Codipro SS.FE.DSR

SET=2Stück Rostfreier Anschlagwirbel Typ Codipro SS.FE.DSR M12. Dreh- und schwenkbarer Anschlagpunkt mit Innengewinde M12, Tragkraft: 800 kg (SF 5:1) bzw. 800 kg (SF 4:1). 360° drehbar unter Last.

587,86 €

inkl. 19% gesetzlicher MwSt. ,

Lieferstatus: versandbereit in ca. 10 Werktagen

SET=2StückAnschlagwirbel SS.FE.DSR M12, Tragkraft 0,8t (SF 4:1)

Der Typ SS.FE.DSR ist ein dreh- und schwenkbarer Anschlagwirbel. Es ist eine Wirbel-Ringmutter, besteht aus rostfreiem Stahl und ist zum Heben, Drehen und Transportieren von Lasten geeignet. Die Dreh- und Schwenkfunktion ermöglicht eine perfekte Ausrichtung in Zugrichtung. Der Anschlagwirbel SS.FE.DSR ist um 180° schwenkbar und um 360° drehbar, mit einem Schraubenkopfschutz versehen und für Hebewinkel von 0° bis 90° zugelassen.

Der rostfreie Anschlagwirbel SS.FE.DSR weist wie alle Edelstahl-Anschlagwirbel von CODIPRO eine optimale Korrosionsbeständigkeit auf. Die Verwendung von Edelstahl AISI 316 L (Werkstoff 1.4404) gewährleistet optimale Langlebigkeit und ermöglicht die Verwendung in feuchten, chemischen, maritimen, Umgebungen, usw. Die Wirbelringmutter SS.FE.DSR ist unter Berücksichtigung des eingravierten Anzugsdrehmoments für jede Art von Hebevorgang (gerader Zug, mit Hebewinkel, Kippen, Drehen) geeignet.

Nach Gebrauch kann der Anschlagpunkt bequem entfernt werden und steht dann sofort wieder für den nächsten Einsatz bereit.

Weitere Produktinformation zum rostfreien Anschlagwirbel Typ SS.FE.DSR:

Drehbar unter Last (360° drehbar und 180° schwenkbar)
Reibungslose Drehung, Langzeit-Korrosionsschutz zwischen den Bauteilen
Standardmäßig metrisches Innengewinde M8 bis M22
Optional auf Anfrage auch mit Zollgewinde UNC 5/16"-18 bis UNC 7/8"-9
Jedes Gewinde mit Passwelle überprüft
Flexible und schnelle Befestigung (zwei Verschraubungsarten), Steg schützt Schraube vor Beschädigung
Sicherheitsfaktor (SF) 5 und Sicherheitsfaktor (SF) 4
Einzeln verpackt (inkl. Konformitätsbescheinigung und Bedienungsanleitung
Individueller Rückverfolgbarkeitscode

Details, die diesem Angebot zugrunde liegen, sind in der nachfolgenden Tabelle gelb unterlegt hervorgehoben.

Artikelnummer	Modell	Gewinde	Tragkraft		Standard	Dreh-	Abmessungen in mm									Eigen-
			SF 5:1	SF 4:1	Lmax	moment	S	A	B	C	D	E	F	G	H	gewicht
			(t)	(t)	mm	Nm										kg
1565003000	SS.FE.DSR M 8	M 8 (x1,25)	0,30	0,30	43	6	20	43	40	45	53	38	17	76	13	0,9
1565005000	SS.FE.DSR M 10	M 10 (x1,5)	0,50	0,50	43	10	20	43	40	45	53	38	17	76	13	0,9
1565008000	SS.FE.DSR M 12	M 12 (x1,75)	0,80	0,80	43	15	20	43	40	45	53	38	17	76	13	0,9
1565010000	SS.FE.DSR M 14	M 14 (x2)	1,00	1,00	43	30	20	43	40	45	53	38	17	76	13	0,9
1565015000	SS.FE.DSR M 16	M 16 (x2)	1,40	1,50	43	50	20	43	40	45	53	38	17	76	13	0,9
1565015001	SS.FE.DSR M 18	M 18 (x2,5)	1,40	1,50	62	70	24	62	55	60	83	56	25	115	19	2,6
1565016000	SS.FE.DSR M 20	M 20 (x2,5)	1,40	1,60	62	100	24	62	55	60	83	56	25	115	19	2,6
1565022000	SS.FE.DSR M 22	M 22 (x2,5)	2,20	2,20	62	120	24	62	55	60	83	56	25	115	19	2,6

SF = Sicherheitsfaktor. Dauerrotation unter Last ist nicht zulässig!

Sicherheitsfaktor 5 und 4

CODIPRO zertifiziert und kennzeichnet diese Anschlagwirbel mit Sicherheitsfaktor 5 (SF 5:1), sodass sie weltweit, auch in Nordamerika, eingesetzt werden können. Es gilt deshalb zunächst prinzipiell die auf dem Artikel angezeigte Tragkraft mit SF 5. Um seine Produkte auch mit dem hier gebräuchlichen Sicherheitsfaktor 4 (SF 4:1) gem. EN 1677-1 nutzen zu können, stellt CODIPRO alle dafür notwendigen Informationen und Dokumente zur Verfügung.

Bitte beachten Sie die unterschiedlichen Tragfähigkeiten je nach Anschlagart!

Je nach Anschlagart ergeben sich unterschiedliche Tragfähigkeiten, die bei der Auswahl der geeigneten Anschlagpunkte zu berücksichtigen sind. Als Download zu diesem Angebot finden Sie deshalb eine ausführliche Tragkraft-Tabelle mit den Angaben für SF 5 und SF 4.
