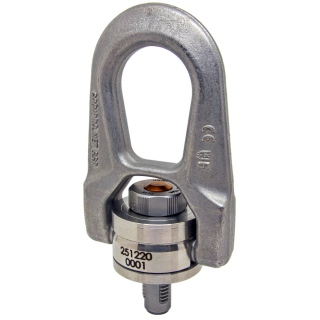

Anschlagwirbel SS.QL.DSR M20, Tragkraft 1,7t (SF 5:1)
Der rostfreie Anschlagwirbel QLR (Quick Lift Ring) bzw. SS.QL.DSR ist ein dreh- und schwenkbarer Anschlagwirbel, der eine besonders schnelle Montage ermöglicht. Durch die Betätigung eines Druckknopfes kann er binnen Sekunden im Innengewinde befestigt werden. Seine Dreh- und Schwenkfunktion ermöglicht eine perfekte Ausrichtung in die Zugrichtung. Der SS.QL.DSR ermöglicht eine Zeitersparnis von bis zu 80 % gegenüber dem Einschrauben eines klassischen Anschlagwirbels. Es handelt sich um ein rein mechanisches System, wodurch es weitestgehend wartungsfrei ist.
Der rostfreie Anschlagwirbel SS.QL.DSR weist wie alle Edelstahl-Anschlagwirbel von CODIPRO eine optimale Korrosionsbeständigkeit auf. Die Verwendung von Edelstahl AISI 316 L (Werkstoff 1.4404) gewährleistet optimale Langlebigkeit und ermöglicht die Verwendung in feuchten, chemischen, maritimen, Umgebungen, usw. Der Quick-Lift-Ring SS.QL.DSR ist unter Berücksichtigung des eingravierten Anzugsdrehmoments für jede Art von Hebevorgang (gerader Zug, mit Hebewinkel, Kippen, Drehen) geeignet.
Weitere Produktinformation zum rostfreien Anschlagwirbel Typ SS.QL.DSR:
- Drehbar unter Last (360° drehbar und 180° schwenkbar)
- Reibungslose Drehung, Langzeit-Korrosionsschutz zwischen den Bauteilen
- Standardmäßig für metrisches Gewinde M8 bis M24
- Optional auf Anfrage auch für Zollgewinde UNC 1/2"-13 bis UNC 1"-8
- Innovative Schnellschraubbefestigung Typ QLR (Quick Lift Ring)
- Steg schützt Schraube vor Beschädigung
- Sicherheitsfaktor (SF) 5:1
- Einzeln verpackt (inkl. Konformitätsbescheinigung und Bedienungsanleitung
- Individueller Rückverfolgbarkeitscode
Details, die diesem Angebot zugrunde liegen, sind in der nachfolgenden Tabelle gelb unterlegt hervorgehoben.
| Artikelnummer |
Modell |
Gewinde |
Tragkraft |
Standard |
Dreh- |
Abmessungen in mm |
Eigen- |
| |
|
|
SF 5:1 |
L1 |
moment |
S2 |
A |
B |
C |
D |
E |
F |
G |
H |
gewicht |
| |
|
|
(t) |
mm |
Nm |
|
|
|
|
|
|
|
|
|
kg |
| 1563002500 |
SS.QL.DSR M 8 |
M 8 (x1,25) |
0,25 |
17,5 |
20 |
18 |
31 |
30 |
30 |
38 |
27 |
53 |
53 |
9,5 |
0,3 |
| 1563004000 |
SS.QL.DSR M 10 |
M 10 (x1,5) |
0,40 |
19,5 |
30 |
18 |
31 |
30 |
30 |
38 |
27 |
53 |
53 |
9,5 |
0,3 |
| 1563006500 |
SS.QL.DSR M 12 |
M 12 (x1,75) |
0,65 |
23 |
60 |
27 |
40 |
40 |
45 |
53 |
38 |
76 |
76 |
13 |
0,9 |
| 1563007000 |
SS.QL.DSR M 14 |
M 14 (x2) |
0,70 |
23 |
80 |
27 |
40 |
40 |
45 |
53 |
38 |
76 |
76 |
13 |
0,9 |
| 1563010500 |
SS.QL.DSR M 16 |
M 16 (x2) |
1,05 |
27 |
100 |
27 |
40 |
40 |
45 |
53 |
38 |
76 |
76 |
13 |
0,9 |
| 1563017000 |
SS.QL.DSR M 20 |
M 20 (x2,5) |
1,70 |
30 |
160 |
40 |
55 |
55 |
60 |
83 |
55 |
115 |
115 |
19 |
2,6 |
| 1563025000 |
SS.QL.DSR M 24 |
M 24 (x3) |
2,50 |
36 |
180 |
40 |
55 |
55 |
60 |
83 |
55 |
115 |
115 |
19 |
2,6 |
SF = Sicherheitsfaktor. Dauerrotation unter Last ist nicht zulässig!
Bitte beachten Sie die unterschiedlichen Tragfähigkeiten je nach Anschlagart!
Je nach Anschlagart ergeben sich unterschiedliche Tragfähigkeiten, die bei der Auswahl der geeigneten Anschlagpunkte zu berücksichtigen sind. Als Download zu diesem Angebot finden Sie deshalb eine ausführliche Tragkraft-Tabelle.
Zulässiger Temperaturbereich:
- unter -20°C ist ein Einsatz nicht zulässig
- von -20°C bis +200°C besteht volle Einsatztauglichkeit
Hinweise zur Verwendung:
Eine Gebrauchs- und Montageanleitung wird mit jedem Produkt beigefügt und steht ebenfalls aus Download bei uns zur Verfügung.
Andere Größen und Ausführungen auf Anfrage lieferbar.
Technische Änderungen und Irrtümer vorbehalten.
Info zum Produkt per Video
In diesem Video erhalten Sie wichtige Hinweise, die beim Einsatz der Anschlagwirbel zu beachten sind.
