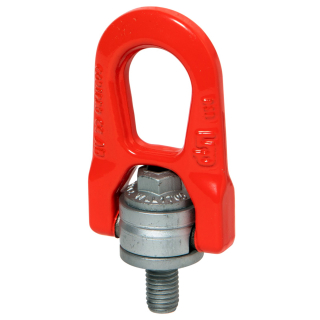

SET=6Stück Anschlagwirbel zum Einschrauben DSR M10 UP, Tragkraft 0,9t (SF 4:1)

SET=6Stück Anschlagwirbel zum Einschrauben DSR M10 UP, Tragkraft 0,9t (SF 4:1)

Artikelnummer: 1560009000S06
EAN: 4251644816687
Kategorie: Anschlagwirbel Codipro DSR

SET=6Stück CODIPRO Anschlagwirbel (GRADUP Wirbel-Ringschraube) Typ DSR M10 UP. Hochwertiger Anschlagpunkt zum Einschrauben, Gewinde M10 x 18, Tragkraft: 700 kg (SF 5:1) bzw. 900 kg (SF 4:1). 360° drehbar unter Last.

478,38 €

inkl. 19% gesetzlicher MwSt. ,

Lieferstatus: versandbereit in ca. 10 Werktagen

SET=6Stück Anschlagwirbel DSR M10 UP, Tragkraft 0,9t (SF 4:1)

Die Wirbel-Ringschraube DSR ist ein dreh- und schwenkbarer Anschlagwirbel. Er besteht aus GRADUP-Stahl und ist zum Heben, Drehen und Transportieren von Lasten geeignet. Seine Dreh- und Schwenkfunktion ermöglicht eine perfekte Ausrichtung in die Zugrichtung. Der Anschlagwirbel DSR ist um 180° schwenkbar und um 360° drehbar, mit einem Schraubenkopfschutz versehen und für Hebewinkel von 0° bis 90° zugelassen.

Der GRADUP Anschlagwirbel DSR ist für jede Art von Hebevorgang (gerader Zug, mit Hebewinkel, Kippen, Drehen) geeignet und wegen seiner Vielseitigkeit besonders beliebt im Maschinen- und Anlagenbau. Nach Gebrauch kann der Anschlagpunkt bequem wieder entfernt werden und steht dann für den nächsten Einsatz bereit.

Weitere Produktinformation zum GRADUP-Anschlagwirbel Typ DSR:

Drehbar unter Last (360° drehbar und 180° schwenkbar)
Reibungslose Drehung, Langzeit-Korrosionsschutz zwischen den Bauteilen
Korrosionsschutz auf Schraube und Lagerteilen durch Zink-Lamellen-Beschichtung
Standardmäßig metrisches Gewinde M5 bis M42
Optional auf Anfrage auch mit Zollgewinde UNC 1/4"-20 bis UNC 1 1/4"-7
Jedes Gewinde mit Passwelle überprüft
Flexible und schnelle Befestigung (zwei Verschraubungsarten), Steg schützt Schraube vor Beschädigung
Sicherheitsfaktor (SF) 5 und Sicherheitsfaktor (SF) 4
Einzeln verpackt (inkl. Konformitätsbescheinigung und Bedienungsanleitung
Individueller Rückverfolgbarkeitscode

Details, die diesem Angebot zugrunde liegen, sind in der nachfolgenden Tabelle gelb unterlegt hervorgehoben.

Artikelnummer	Modell	Gewinde	Tragkraft		Standard	Anzugs-	Abmessungen in mm										Eigen-
			SF 5:1	SF 4:1	L1	moment	S1	S2	A	B	C	D	E	F	G	H	gewicht
			(t)	(t)	mm	Nm											kg
1560001000	DSR M 5 UP	M 5 (x0,8)	0,07	0,10	15	3	8	16	33	30	30	38	27	14	53	9,5	0,3
1560002000	DSR M 6 UP	M 6 (x1)	0,15	0,20	15	4	8	16	33	30	30	38	27	14	53	9,5	0,3
1560005000	DSR M 8 UP	M 8 (x1,25)	0,40	0,50	15	6	8	16	33	30	30	38	27	14	53	9,5	0,3
1560009000	DSR M 10 UP	M 10 (x1,5)	0,70	0,90	18	10	8	16	33	30	30	38	27	14	53	9,5	0,3
1560013000	DSR M 12 UP	M 12 (x1,75)	1,05	1,30	21	15	8	16	33	30	30	38	27	14	53	9,5	0,3
1560018000	DSR M 14 UP	M 14 (x2)	1,40	1,80	23	30	8	20	45	40	45	53	38	17	76	13	0,9
1560023000	DSR M 16 UP	M 16 (x2)	2,00	2,30	27	50	8	20	45	40	45	53	38	17	76	13	0,9
1560023001	DSR M 18 UP	M 18 (x2,5)	2,30	2,30	27	70	8	20	45	40	45	53	38	17	76	13	0,9
1560025000	DSR M 20 2t5 UP	M 20 (x2,5)	2,50	2,50	30	100	8	20	45	40	45	53	38	17	76	13	0,9
1560032000	DSR M 20 3t2 UP	M 20 (x2,5)	2,90	3,20	25	100	14	24	62	55	60	83	55	25	115	19	2,6
1560045000	DSR M 22 UP	M 22 (x2,5)	3,50	4,50	33	120	14	24	62	55	60	83	55	25	115	19	2,6
1560055000	DSR M 24 UP	M 24 (x3)	4,40	5,50	36	160	14	24	62	55	60	83	55	25	115	19	2,6
1560060000	DSR M 27 UP	M 27 (x3)	5,70	6,00	40	200	14	24	62	55	60	83	55	25	115	19	2,7
1560063000	DSR M 30 6t3UP	M 30 (x3,5)	6,00	6,30	45	250	14	24	62	55	60	83	55	25	115	19	2,7
1560080000	DSR M 30 8t UP	M 30 (x3,5)	6,70	8,00	45	250	14	30	80	77	78	98	71	26	141	28	5,4
1560085000	DSR M 36 UP	M 36 (x4)	8,00	8,50	54	320	14	30	80	77	78	98	71	26	141	28	5,4
1560090000	DSR M 42 UP	M 42 (x4,5)	8,50	9,00	63	400	14	30	80	77	78	98	71	26	141	28	5,5

SF = Sicherheitsfaktor. Dauerrotation unter Last ist nicht zulässig!

Sicherheitsfaktor 5 und 4

CODIPRO zertifiziert und kennzeichnet diese Wirbelringschrauben mit Sicherheitsfaktor 5 (SF 5:1), sodass sie weltweit, auch in Nordamerika, eingesetzt werden können. Es gilt deshalb zunächst prinzipiell die auf dem Artikel angezeigte Tragkraft mit SF 5. Um seine Produkte auch mit dem hier gebräuchlichen Sicherheitsfaktor 4 (SF 4:1) gem. EN 1677-1 nutzen zu können, stellt CODIPRO alle dafür notwendigen Informationen und Dokumente zur Verfügung.

Bitte beachten Sie die unterschiedlichen Tragfähigkeiten je nach Anschlagart!

Je nach Anschlagart ergeben sich unterschiedliche Tragfähigkeiten, die bei der Auswahl der geeigneten Anschlagpunkte zu berücksichtigen sind. Als Download zu diesem Angebot finden Sie deshalb eine ausführliche Tragkraft-Tabelle mit den Angaben für SF 5 und SF 4.
