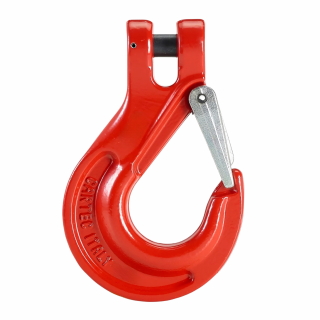

Gabelkopfhaken "CB" für Kette 7+8 mm EN818-4 Güteklasse 8
Der Gabelkopfhaken "CB" der Güteklasse 8 nach DIN EN 1677 wird verwendet als Lasthaken in einem Kettengehänge nach EN 818-4. Der Haken ist mit einer stabilen Sicherungsfalle ausgestattet.
Anstelle einer geschlossenen Öse (wie beim Ösenlasthaken) besitzt der Gabelkopfhaken einen U-förmigen Kopf (Gabel). Die Kette wird direkt in diese Gabel eingelegt und mit einem passgenauen Bolzen sowie einem Sicherungsstift (Spannhülse) fixiert.
Die wichtigsten Vorteile des Gabelkopfhakens
- Direkte und platzsparende Montage: Durch den Gabelkopf wird kein zusätzliches Verbindungsglied (wie ein Verbindungs- oder Aufhängering) benötigt. Die Kette wird direkt montiert, was die Gesamtlänge des Anschlagmittels verkürzt und Gewicht spart.
- Hohe Sicherheit: Die robuste Sicherheitsfalle verhindert das Herausrutschen der Last.
- Leichte Austauschbarkeit: Sollte ein Haken beschädigt oder verschlissen sein, kann er durch das Lösen des Bolzens schnell und ohne Spezialwerkzeug direkt vor Ort ausgetauscht werden.
- Robustheit und Langlebigkeit: Hergestellt aus hochfestem, vergütetem Stahl ist der Haken extrem widerstandsfähig gegen mechanischen Verschleiß, Rissbildung und Temperatureinflüsse.
- Flexibilität: Er lässt sich universell in verschiedenen Kettengehängen (1-Strang bis 4-Strang) einsetzen und ist perfekt auf die Kettendurchmesser der jeweiligen Tragfähigkeitsstufen (Nenngrößen) abgestimmt (Baukastenprinzip).
Die Montage von Anschlagketten darf nur von geeignetem Fachpersonal durchgeführt werden.

Maße und Gewichte, die diesem Angebot zugrunde liegen, sind in der nachfolgenden Tabelle farblich (gelb) unterlegt hervorgehoben.
| Artikelnummer | Typ | für Kette | Tragkraft | A | A1 | B | C | G | H | P | R | Eigen- |
| gewicht | ||||||||||||
| mm | kg | mm | mm | mm | mm | mm | mm | mm | mm | kg | ||
| 5065000600 | CB-06 | 6 | 1120 | 25 | 19 | 6,7 | 8,5 | 14,5 | 20 | 7 | 73 | 0,24 |
| 5065000800 | CB-7/8 | 7+8 | 2000 | 29,5 | 24,5 | 8,7 | 9,8 | 19 | 27 | 9 | 86,3 | 0,53 |
| 5065001000 | CB-10 | 10 | 3150 | 35,7 | 29 | 12,2 | 13,5 | 23,5 | 33 | 13 | 105 | 0,95 |
| 5065001300 | CB-13 | 13 | 5300 | 43,5 | 35 | 15,3 | 17 | 28,5 | 40 | 16 | 129 | 1,67 |
| 5065001600 | CB-16 | 16 | 8000 | 56 | 45 | 18 | 22 | 37 | 48 | 20 | 155 | 3,00 |
| 5065002000 | CB-20 | 20 | 12500 | 61 | 53 | 23 | 26 | 51 | 52 | 24 | 183 | 5,70 |
| 5065002200 | CB-22 | 22 | 15000 | 72 | 62 | 24,5 | 29 | 50 | 62 | 27 | 213 | 8,80 |
| 5065002600 | CB-26 | 26 | 21200 | 77 | 73 | 30 | 34 | 60 | 75 | 30 | 230 | 13,50 |
Sicherheitsfaktor 4:1 (Bruchlast:Tragkraft)
Andere Größen und Ausführungen auf Anfrage lieferbar.
Technische Änderungen und Irrtümer vorbehalten.
Bockenfelder Straße 232
Nordrhein-Westfalen
Dortmund, Deutschland, 44388
sales@godo-shop.de
https://www.godo-shop.de
Bockenfelder Straße 232
Dortmund, Deutschland, 44388
sales@godo-shop.de
https://www.godo-shop.de
| Produkteigenschaft | Wert |
|---|---|
| Nenndicke: | 8 mm |
| Versandgewicht: | 0,53 kg |
| Artikelgewicht: | 0,53 kg |
| Güteklasse: | 8 (Grad 80) |
| Tragkraft: | 2 t (2000 kg) |
| Passende Kettengröße: | 7+8 mm |
| Norm/Standard: | DIN EN 1677 |
| Anwendung: | Anschlagkette |
| Farbe: | Rot |
| Material: | hochfester legierter Stahl |
| Größe: | 7 mm + 8 mm |
- Güteklasse 8 nach DIN EN 1677
- Extrem verschleißfest und widerstandsfähig gegen mechanische Belastungen.
- Optimale Passform für gängige Nenndicken im Kettenbau.
- Geprüfte Industriequalität für Anschlagmittel
